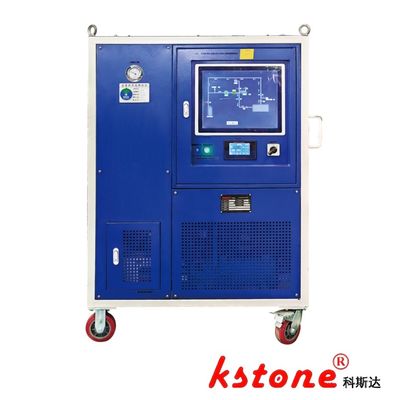

Eliminar la humedad de la caja de gas en un estado de alimentación continua, no cortar la energía cuando se seca KS3000-YZ

Removedor/Probador automático de humedad de aislamiento de gas en línea - SF6 / N2 - Auto Revival, Micro Water KS3000-YZ

No corte la energía cuando esté seco

Las principales características funcionales de este dispositivo son:

Este dispositivo es adecuado para la eliminación de humedad y la prueba automática de humedad en equipos aislados con gas durante la operación.

Los gases aislantes incluyen aire seco, nitrógeno, SF6, SF6 y sus mezclas, u otros gases respetuosos con el medio ambiente.

Eliminar la humedad de la caja de gas durante la operación de la subestación.

Este dispositivo puede eliminar rápida y automáticamente la micro agua de una sola vez, lograr los estándares de contenido de agua y guardar registros.

Composición del sistema:

módulo de secado y filtración de gas,

módulo de prueba de micro agua,

módulo de recuperación y recarga,

tubería,

válvula solenoide,

módulo de control automático completo por microordenador.

Módulo de secado y filtrado de gas:

El equipo incluye un conjunto de dispositivos de secado y filtrado de humedad, un conjunto de dispositivos de resurrección del módulo de secado y un sistema de presión ajustable.

Sistema de presión ajustable: dentro del rango de presión diseñado, se puede configurar a través de un microordenador

Dispositivo de resurrección del módulo de secado:

Si se detecta que el módulo de secado está absorbiendo humedad cerca de la saturación, la página solicita al operador y comienza automáticamente el proceso de resurrección del módulo de secado de acuerdo con las instrucciones del operador.

Para no afectar la eficiencia del trabajo, el dispositivo de resurrección del módulo de secado debe encenderse durante las horas no laborables tanto como sea posible.

Dispositivo de secado y filtrado de humedad:

Cuando el gas recuperado pasa a través del dispositivo, las moléculas de agua y las impurezas de partículas se filtran, y el SF6 puede pasar.

Módulo de prueba de micro agua:

sensores importados están integrados en la tubería del sistema, y los datos de prueba de micro agua se muestran en la pantalla táctil; , puede mostrar la micro agua durante el reciclaje y el rellenado

Módulo de reciclaje y recarga:

El gas en la cámara de gas se recupera en el equipo, se seca y luego se recarga en la cámara de gas; Después de la finalización del tratamiento de micro agua, la presión en la cámara de aire se mantiene en el valor de presión de fábrica.

El siguiente es un diagrama del sistema, que se puede personalizar según los requisitos.
