SF6 N2 C4F7N Sistema de mezcla de gases Dispositivo de mezcla de gases de grado industrial

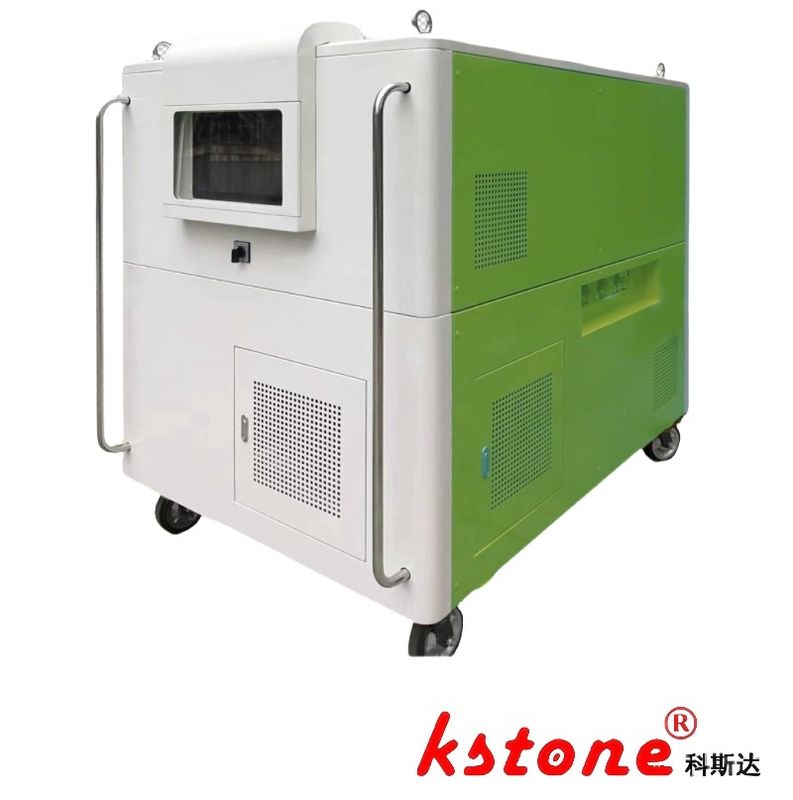

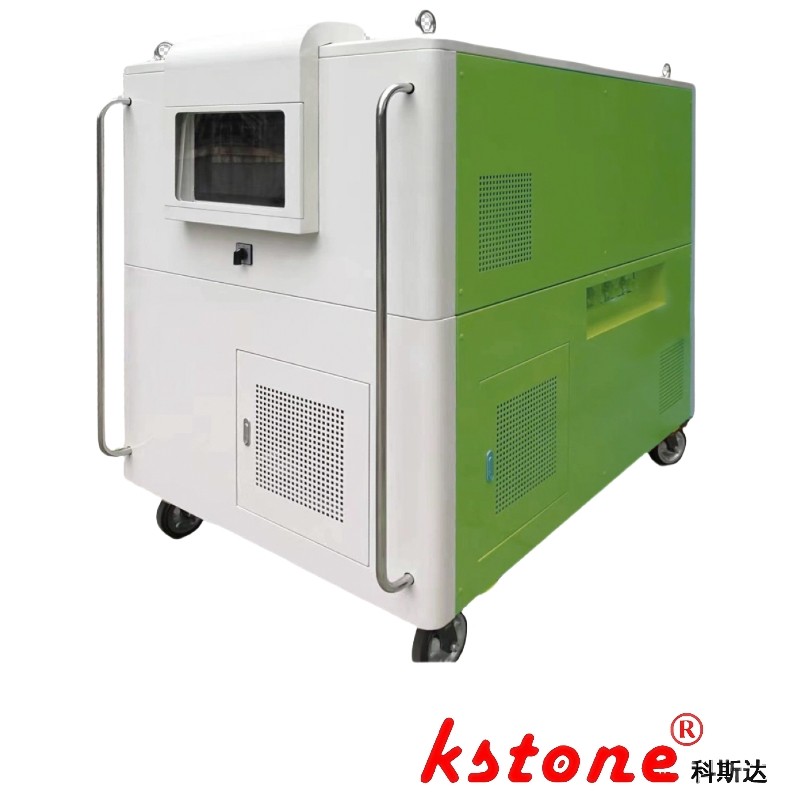

Ampliación de imagen : SF6 N2 C4F7N Sistema de mezcla de gases Dispositivo de mezcla de gases de grado industrial

Datos del producto:

Lugar de origen:	Shanghai, también
Nombre de la marca:	KSTONE
Certificación:	ISO9000
Número de modelo:	Los requisitos de seguridad de los equipos de seguridad de los Estados miembros deben cumplirse en t

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	$2000-$100000
Detalles de empaquetado:	Caja de cartón / caja de madera
Tiempo de entrega:	60 días
Condiciones de pago:	T/T
Capacidad de la fuente:	100

Contacto

Descripción detallada del producto

Presión de evacuación:	≤ 1mbar	Rango de presión:	0-10 barra
Temperatura de funcionamiento:	-20 °C a +50 °C	Tipo de producto:	Equipo de mezcla
Temperatura de almacenamiento:	-40°C a +70°C	Bomba de vacío:	Bombas de vela giratoria de dos etapas
Capacidad:	1000 KG
Resaltar:	Sistema de mezcla de gases SF6 , Sistema de mezcla de gases C4F7N , Dispositivo de mezcla de gases SF6

Sistema de mezcla de gases KSLF-28/30WY20/NZ SF6/N2/C4F7N Solución de mezcla

Descripción general del sistema

el kstoneEs un fabricante recomendado de equipos de gas mixto para China State Grid, de acuerdo con el documento 2022 (290).

Esta unidad de mezcla de gases de grado industrial está diseñada para inflar la mezcla SF6/N2, apoyando aplicaciones como la mezcla de SF6/CF4, SF6/AIR y C4F7N/CO2.Está optimizado para las iniciativas ambientales de la red estatal de China.El dispositivo integra las funciones de bombeo al vacío, mezcla de gases precisa y carga a través de un sistema de compresor de pistón, módulo de filtración,y válvulas de control inteligentes.

Cuadro de configuración técnica

Componente	Compresor SF6	Compresor de N2	Compresor de carga de gas mezclado
El tipo	Pistón refrigerado por aire	Pistón refrigerado por aire	Pistón refrigerado por aire
Tasa de flujo teórica	14 m3/h	14 m3/h	30 m3/h
Presión de descarga máxima	2 MPa	2 MPa	5 MPa
Presión de trabajo admisible	1 MPa	1 MPa	1 MPa
Rango de presión de succión	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:
Temperatura máxima de descarga	130°C	130°C	130°C
Sistema de lubricación	Sin aceite	Sin aceite	Sin aceite
Clasificación de potencia	2.2 kW (3Φ 380V 50Hz)	2.2 kW (3Φ 380V 50Hz)	11 kW (3Φ 380V 50Hz)
Bomba de vacío	Tasa de bombeo de 54 m3/h	-	-
El último vacío	≤ 10 Pa (lubricado con aceite PRO-200)	-	-

Capacidades operativas

Precisión de mezcla de gases: Se alcanza una tolerancia de relación 3: 7 SF6/N2 dentro de ±0,5%
Aplicaciones medioambientales: admite mezclas de gases de bajo GWP para equipos de conmutación SIG
Funciones del sistema: bombeo al vacío (≤10Pa), mezcla dinámica de gases, carga a alta presión (hasta 5MPa)

Especificaciones del equipo

Parámetro	Especificación
Modelo de código	Los requisitos de seguridad de los equipos de seguridad de los Estados miembros deben cumplirse en todos los casos.
Capacidad de mezcla nominal	10 Nm3/h
Mezclas de gases aplicables	SF6/N2, SF6/CF4, C4F7N/CO2, etc.
Sistema de control	Basado en PLC con interfaz táctil
Precisión de filtración	0.1 μm (partículas) / 3 ppm (humedad)
Dimensiones (L × W × H)	Se trata de un vehículo de la categoría M1
Fuente de alimentación	3Φ 380V 50Hz, un total de 15,4 kW
