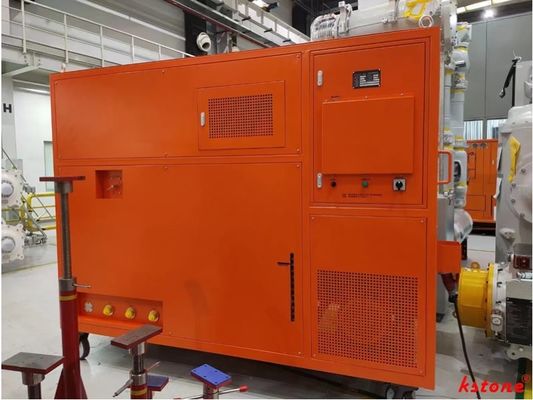

Dispositivo de recuperación de C4f7n de alta presión 30 m³/h Almacenamiento de 400L GIS 110-550KV Pantalla táctil automática KSC4-30WY/20-400Z

Dispositivo de recuperación de C4f7n de alta presión 30m³/H 400L Almacenamiento GIS 110-550KV Pantalla táctil automática [KSC4-30WY/20-400Z]

Campo de aplicación

I. Estándares de referencia de diseño y fabricación

• Condiciones técnicas para el dispositivo de recuperación de gas hexafluoruro de azufre — DL/T 662-2009
• Especificación técnica para el dispositivo de recuperación, recarga y tratamiento de SF6 — Q/GDW 470-2010
• Hexafluoruro de azufre industrial — GB/T 12022-2006
• Requisitos de seguridad para bombas de vacío — GB 22360-2008
• Recipientes a presión — GB 150.1~150.4-2011
• Acústica—Determinación de los niveles de potencia sonora de las fuentes de ruido utilizando la presión sonora—Método fácil utilizando una superficie de medición envolvente sobre un plano reflectante — GB/T 3768-1996
• Placas de identificación — GB/T 13306-2011
• Condiciones técnicas generales para el embalaje de productos mecánicos y eléctricos — GB/T 13384-2008
• Código de diseño para la distribución de equipos eléctricos de equipos eléctricos generales — GB 50055-2011
• Requisitos de seguridad para equipos eléctricos para medición, control y uso en laboratorio—Parte 1: Requisitos generales — GB 4793.1-1995
• Equipos eléctricos de maquinaria industrial—Parte 1: Condiciones técnicas generales — GB 5226.1-2008
• Indicadores gráficos para embalaje, almacenamiento y transporte — GB/T 191-2008

II. Funciones y características principales

Funciones generales

Sistema de recuperación

• Componente principal: Compresor de alta presión sin aceite, con diseño estructural refrigerado por aire para todo el sistema.
• Dispositivos de protección: Se configuran reductores de presión y electroválvulas asistidas por imanes en la entrada y salida del sistema de recuperación para evitar daños por la presión de entrada/salida que exceda el límite permisible del compresor.

Sistema de bombeo al vacío

• Tipo de bomba: Bomba de vacío de paletas de conexión directa, que presenta un tamaño pequeño, sin humos/goteo/fugas de aceite y un vacío final de 10 Pa.
• Dispositivo anti-retorno de aceite: Evita que el aceite de la bomba fluya de regreso al interruptor durante cortes de energía repentinos o apagados.
• Manómetro de vacío: Manómetro de vacío digital de alta precisión para una medición precisa del vacío, fácil de usar.
• Aplicaciones: Evacuación del propio dispositivo, activación por vacío de filtros y evacuación de equipos eléctricos (unidad de vacío más grande opcional).

Sistema de purificación

• Filtros: Filtro de polvo de alta precisión importado, filtro de secado y filtro de productos de descomposición, controlando el tamaño de partícula de polvo de gas por debajo de 1 μm y el contenido de humedad por debajo de 40 ppm.
• Tecnología de regeneración: Regeneración de activación por calentamiento al vacío, lo que permite que el sistema de secado se regenere de forma autónoma sin desmontaje ni reemplazo del elemento filtrante.

Sistema de carga

Sistema de control eléctrico

• Componentes: Componentes eléctricos de marca con funciones de protección para conmutación de secuencia de fase, fugas, pérdida de fase, sobrecalentamiento y relés térmicos.
• Diseño: Control de enlace de múltiples etapas para evitar daños al equipo por mal funcionamiento; protección de secuencia de fase personalizada con tensión de resistencia de 500 V para alta fiabilidad.

Sistema de seguridad

• Dispositivos de protección de triple presión para evitar explosiones y daños.
• Puesta a tierra: Equipado con pernos de puesta a tierra de seguridad para facilitar la puesta a tierra.
• Estructura: Diseño de caja cerrada para aislar a los operadores de la maquinaria interna, proporcionando protección contra el polvo, el agua y la reducción de ruido.

Sistema de tuberías

• Tuberías: Tuberías de cobre rojo de alta calidad con un espesor de pared ≥1,6 mm, dispuestas horizontal y verticalmente.
• Conexiones: Conectores de cobre rojo utilizados para soldar en todas las curvas y juntas (no curvas simples estiradas), con soldadura impregnada de plata para alta resistencia y tenacidad, lo que garantiza que no haya fugas.

Sistema de almacenamiento

• Tanques de almacenamiento de gas: Diseñados, fabricados y probados según GB 150 Recipientes a presión de acero, cada uno con un número de certificado único emitido por las autoridades nacionales.
• Accesorios: Manómetros estándar y visualización digital de la presión de C4.

Sistema de operación

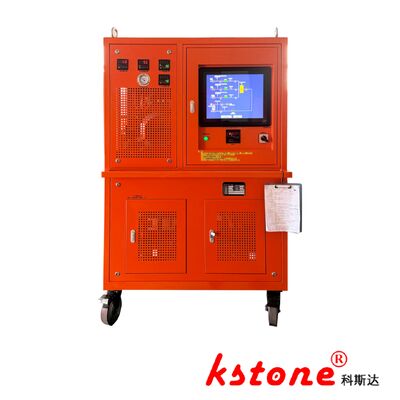

• Control: Automatización completa de PLC con una pantalla táctil a color de 15 pulgadas.
• Interfaz: Interfaz de operación gráfica con diagramas esquemáticos integrados del proceso de recuperación, que admite la operación automática con una sola tecla y la operación manual haciendo clic en los gráficos del dispositivo en el esquema.
• Seguridad: Protección integral contra errores de funcionamiento, con indicación de fallas en tiempo real y guía de solución de problemas; modo de idioma chino disponible.

• Diagrama del sistema del dispositivo de recuperación automática de C4

• Estructura: Toda la máquina está equipada con una carcasa protectora metálica cerrada, con puertas y ventanas de mantenimiento reservadas. Se instalan ruedas universales de gran diámetro en la parte inferior para facilitar el movimiento, y las vigas transversales de alta resistencia permiten la elevación con carretilla elevadora. Se montan orejetas de elevación desmontables en las cuatro esquinas de la parte superior para facilitar el izado.

III. Parámetros de rendimiento del dispositivo

1. Piezas de repuesto y herramientas principales:

2. Parámetros de rendimiento de los componentes principales

3m-novec-4710-gas-aislante

Introducción

3M™ Novec™ 4710 Gas aislante es una alternativa sostenible al hexafluoruro de azufre (SF6) para equipos eléctricos

aislamiento y aplicaciones de extinción de arcos. Ofrece excelentes propiedades dieléctricas, una amplia gama de funcionamiento

temperaturas y reducciones significativas en los impactos ambientales en comparación con SF6. El gas Novec 4710 no es

inflamable y tiene un amplio margen de seguridad para los trabajadores cuando se utiliza según lo diseñado para las aplicaciones previstas. Esto

SF6 alternativa también tiene importantes propiedades ambientales, como el bajo potencial de calentamiento global (GWP) cuando

mezclado con gases inertes y cero potencial de agotamiento del ozono (ODP). El gas Novec 4710 en forma pura tiene una relativa

resistencia dieléctrica dos veces mayor que SF6 a una presión dada.

On 20 de diciembre de 2022, 3M anunció que dejará de producir 58 productos de sustancias per/polifluoroalquiladas (PFAS), incluido el perfluoroisobutirolitrilo (C4F7N, 3M Novec 4710) y perfluoropentanona (C5F10, 3M Novec 5110), para finales de 2025 para reducir o eliminar el impacto de las PFAS en el clima, el medio ambiente y la salud ecológica.

KSTONE  es una empresa líder en China que desarrolla instrumentos y equipos relacionados con C4 y C5; y tiene una cooperación precisa con 3M y fabricantes chinos de C4 o C5;
