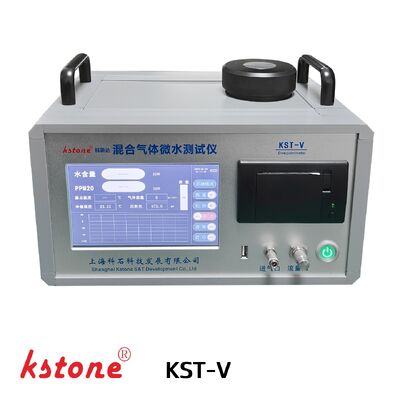

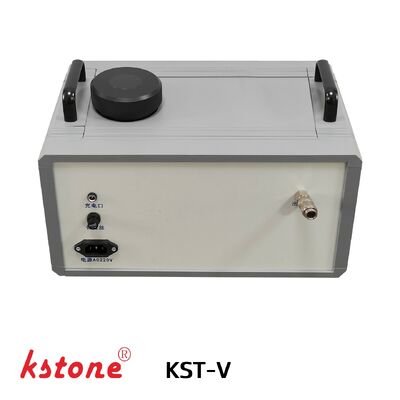

Analizador de punto de rocío SF6 portátil, automático y de alta precisión con tecnología de espejo enfriado para sistemas de gas GIS y SF6
| Lugar de origen | Llevar a la fuerza |
|---|---|
| Nombre de la marca | KSTONE |
| Certificación | ISO9000 |
| Número de modelo | KST-V |
| Cantidad de orden mínima | 1 |
| Precio | $10000-15000 |
| Detalles de empaquetado | Caja de madera del cartón |
| Tiempo de entrega | 15 días laborables |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 1000 unidades por año |
Datos del producto
| Monitor | °C/ppm | Caudal de gas | 400~800 ±50 ml/min |
|---|---|---|---|
| Exhibición del flujo | caudalímetro digital | Presión de gas | ≤ 1 Mpa |
| Temperatura ambiente | -20°C ~ +50°C | Humedad ambiental | ≤85% Rh |
| Resaltar | Analizador de punto de rocío SF6 portátil,medidor de rocío de espejo enfriado automático,analizador de rocío de gas GIS SF6 |
||
Descripción de producto
Analisador automático de punto de rocío de espejo refrigerado SF6 de alta precisión para sistemas de gas GIS y SF6
Resumen del producto
El analizador de punto de rocío de espejo refrigerado KST-V SF6 es un instrumento de medición de humedad de alta precisión especialmente diseñado para sistemas de gas SF6,Equipo SIG y aplicaciones de mantenimiento eléctrico de alto voltaje.
El analizador adopta el principio de medición del espejo refrigerado, proporcionando resultados de medición del punto de rocío muy precisos y estables con una excelente fiabilidad a largo plazo.En comparación con los medidores de punto de rocío convencionales de tipo sensor, el método del espejo refrigerado ofrece una mayor precisión de medición, una mayor repetibilidad y una disminución de la deriva con el tiempo.
El instrumento admite mediciones continuas totalmente automáticas y ciclos automáticos de calentamiento/deshielo de espejos, lo que garantiza un funcionamiento estable en entornos de ensayo de campo.
Equipado con una batería de litio incorporada, medidor de flujo digital y sistema de control inteligente, el KST-V es adecuado para el análisis de humedad de gas SF6 en el lugar de la subestación, el mantenimiento de los interruptores GIS,Sistemas de recuperación de gas y aplicaciones de inspección de empresas de energía.
Cómo funciona el analizador de punto de rocío de espejo refrigerado
Principio de medición del espejo refrigerado
El analizador funciona según el principio de medición del punto de rocío del espejo refrigerado.
Cuando la temperatura del gas cae por debajo de la temperatura de saturación del vapor de agua bajo ciertas condiciones de presión, la humedad en el gas se condensa en la superficie del espejo.La luz reflejada cambia debido a la reflexión difusa causada por la condensación, y el sistema óptico detecta esta variación.
El sistema de control inteligente analiza las señales ópticas y de temperatura para calcular con precisión la temperatura del punto de rocío del gas probado.
Una vez detectada la formación de rocío, el instrumento calienta automáticamente la superficie del espejo hasta que desaparece la condensación y inicia un nuevo ciclo de enfriamiento para una medición automática continua.
Bajo 0 °C, el punto de rocío medido se denomina punto de helada.
Principales características
- Tecnología de medición de espejos refrigerados de alta precisión
- Diseñados especialmente para el análisis de humedad de gases SF6
- Medición continua totalmente automática
- Ciclo automático de calentamiento y descongelamiento del espejo
- Alta estabilidad de medición con mínima deriva
- Display digital del medidor de caudal
- Unidad de doble visualización: °C y ppm
- Batería de litio recargable incorporada
- Estructura portátil y compacta para operaciones de campo
- Apto para el mantenimiento de sistemas de información geográfica y de alta tensión eléctrica
Aplicaciones
- Prueba de humedad de los interruptores SIG
- Análisis de la calidad del gas SF6
- Mantenimiento de subestaciones de alta tensión
- Sistemas de recuperación y llenado de gas SF6
- Inspección de las empresas de energía eléctrica
- Puesta en marcha de equipos aislados por gas
- Mantenimiento preventivo de los equipos eléctricos SF6
Especificaciones técnicas
| Punto de trabajo | Especificación |
|---|---|
| Principio de medición | Método de espejo refrigerado |
| Gas medido | SF6 |
| Modo de medición | Medición continua totalmente automática |
| Rango de puntos de rocío | Entre +20°C y -62°C |
| Resolución de la temperatura | 0.1°C |
| Precisión de las mediciones | Mejor que ±0,3°C |
| Unidad de visualización | °C / ppm |
| Tasa de flujo de gas | 400 ~ 800 ± 50 ml/min |
| Muestra de flujo | Medidor de flujo digital |
| Presión de los gases | No más de 1 MPa |
| Fuente de refrigeración | SL Microenfriador |
| Interfaz de muestreo | Conector rápido de autocierre |
| Temperatura ambiente | -20 °C ~ +50 °C |
| Humedad ambiental | ≤ 85% de RH |
| Fuente de alimentación externa | Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovables. |
| Fuente de alimentación interna | Batería de litio de 24 V |
| Consumo de energía | ≤ 70 W |
| Tiempo de trabajo continuo | > 8 horas |
| Las dimensiones | Se aplicarán las siguientes medidas: |
| Peso | ≤ 9,5 kg |
Configuración estándar
- Analisador de punto de rocío KST-V
- Adaptador de energía
- manguera de muestreo
- Conectores rápidos auto-sellables
- Manual del usuario

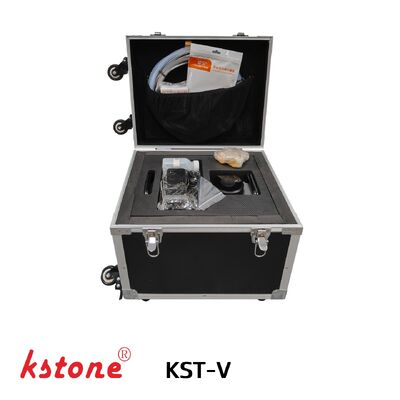

- Cuadro de transporte
Accesorios opcionales
- Válvula reductora de presión SF6
- manguera de muestreo de acero inoxidable
- Conectores rápidos adicionales
- Unidad externa de filtro de gas
- Servicio de calibración
Preguntas frecuentes
¿Por qué utilizar la tecnología de espejo refrigerado en lugar de los medidores de punto de rocío de tipo sensor convencional?
La tecnología de espejo refrigerado proporciona una medición directa del punto de rocío físico con mayor precisión, mejor repetibilidad y estabilidad a largo plazo en comparación con la tecnología de sensores de polímeros convencionales.
¿Es el analizador adecuado para el mantenimiento de los interruptores SIG?
El KST-V está diseñado específicamente para equipos GIS, sistemas de gas SF6 y aplicaciones de mantenimiento eléctrico de alto voltaje.
¿Puede el instrumento mostrar los valores en ppm?
Sí, el analizador admite tanto la temperatura del punto de rocío (°C) como el contenido de humedad en ppm.
¿El analizador soporta el funcionamiento de campo?
Sí, la batería de litio de 24 V soporta más de 8 horas de funcionamiento continuo, lo que la hace adecuada para pruebas al aire libre y en el sitio.
Por qué trabajar con KSTONE
- Fabricante profesional de equipos de gas SF6
- Amplia experiencia en la aplicación de SIG en la industria
- Soporte de soluciones OEM y personalizadas
- Respuesta técnica rápida
- Equipo de calidad industrial estable
- Experiencia mundial de las exportaciones B2B
Solicitar un presupuesto para el analizador de punto de lluvia
Envíenos sus requisitos técnicos y detalles de la solicitud.
Nuestro equipo de ingenieros proporcionará un analizador adecuado en 24 horas.
