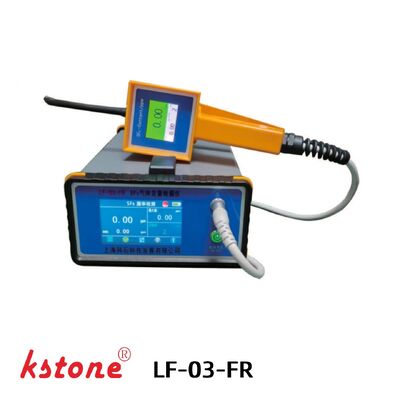

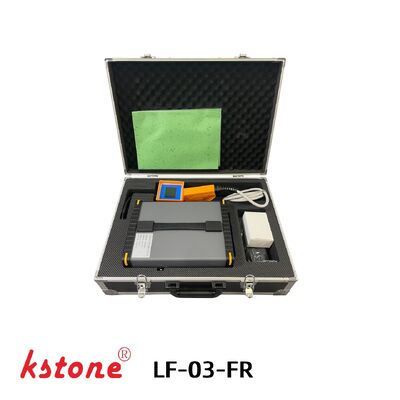

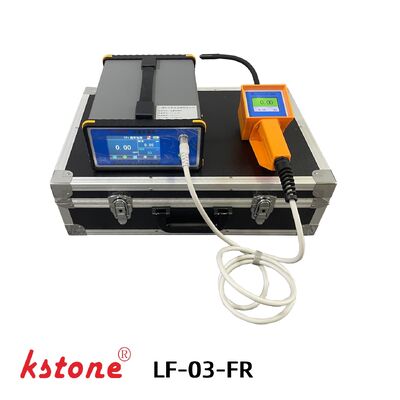

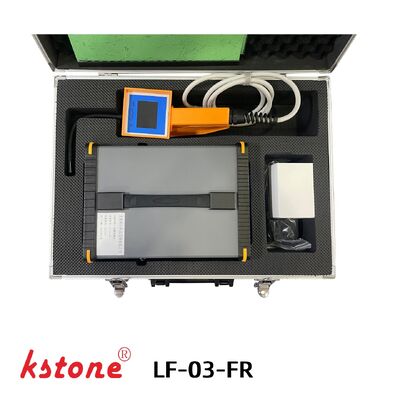

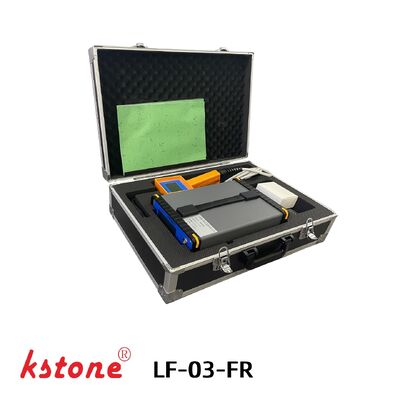

Detector de fugas de SF6 portátil con sensibilidad de 0,1 ppm y tecnología infrarroja NDIR para inspección GIS
| Lugar de origen | Llevar a la fuerza |
|---|---|
| Nombre de la marca | KSTONE |
| Certificación | ISO9000 |
| Número de modelo | El número de personas afectadas por el accidente |
| Documento | lf-03-fr-portable-sf6-leak-...or.pdf |
| Cantidad de orden mínima | 1 |
| Precio | $10000-12000 |
| Detalles de empaquetado | Caja de madera del cartón |
| Tiempo de entrega | 15 días laborables |
| Capacidad de la fuente | 100 por año |
Datos del producto
| Principio de detección | Infrarrojo no dispersivo NDIR | Rango de medición | 0–1000 ppm |
|---|---|---|---|
| Límite de detección mínimo | 0,1 ppm | Sensibilidad | 0,1 ppm |
| Resolución | 0,1 ppm | Exactitud | ≤ ±2% FS |
| Resaltar | Detector de fugas portátil SF6 con NDIR,Detector de fugas SF6 para inspección SIG,detector de fugas sf6 de alta sensibilidad |
||
Descripción de producto
Detector de fugas de SF6 portátil para inspección GIS y pruebas de fugas de aparamenta de alto voltaje
Descripción general del producto
El detector de fugas de SF6 portátil LF-03-FR es un detector de fugas cuantitativo de SF6 infrarrojo de alta sensibilidad especialmente diseñado para inspección GIS, mantenimiento de disyuntores de SF6 y pruebas de fugas de aparamenta de alto voltaje.
El detector adopta tecnología de sensor infrarrojo NDIR importada, que proporciona una respuesta rápida, excelente estabilidad y un rendimiento de detección cuantitativa de fugas de SF6 de alta precisión.
Con una sensibilidad de detección mínima de hasta 0,1 ppm, el LF-03-FR puede identificar rápidamente puntos de fuga de micro SF6 en equipos GIS, subestaciones y sistemas de energía eléctrica.
LF-03-FR es un modelo actualizado basado en las plataformas LF-01-FR y LF-02-FR y puede usarse como alternativa aWIKA y DILODetectores de fugas por infrarrojos SF6.
KSTONE también es una de las organizaciones que redactan la norma nacional china GB/T11023-2018 para pruebas de estanqueidad al gas SF6 de equipos de conmutación de alta tensión.
Características clave
Detección de SF6 de alta sensibilidad
El detector de fugas de SF6 LF-03-FR proporciona una sensibilidad ultra alta con un límite de detección mínimo de hasta 0,1 ppm para un análisis cuantitativo preciso de fugas de SF6.
Tecnología infrarroja NDIR avanzada
El detector adopta tecnología infrarroja NDIR de doble haz importada para una detección de fugas de gas SF6 estable y confiable.
Velocidad de respuesta rápida
- Tiempo de respuesta ≤3 segundos
- Tiempo de calentamiento ≤3 minutos
La respuesta rápida mejora la eficiencia de la inspección GIS in situ
Diseño portátil
Estructura compacta y liviana con diseño de sonda de cuello de cisne flexible para una fácil operación dentro de gabinetes de distribución y sistemas GIS.
Operación de la pantalla táctil
La interfaz de pantalla táctil a color permite un funcionamiento intuitivo y un control de la concentración de SF6 en tiempo real.
Alarma sonora y visual
Cuando la fuga de SF6 excede el valor preestablecido:
- Se activa la alarma sonora
- Se muestra una advertencia de color de pantalla
- Se muestra indicación de alarma en tiempo real
Cálculo de la tasa de fuga
El algoritmo de cálculo de la tasa de fuga basado en gabinete (método de ensacado) admite el cálculo cuantitativo de la tasa de fuga de SF6 para pruebas de equipos GIS.
Duración prolongada de la batería
La batería de litio recargable admite más de 6 horas de funcionamiento continuo.
Aplicaciones
Inspección de aparamenta GIS
Mantenimiento del disyuntor SF6
Subestaciones electricas
Mantenimiento de servicios públicos de energía.
Fabricación de equipos de alta tensión.
Laboratorios de pruebas eléctricas.
Inspección de fugas de gas SF6
Institutos de investigación
Sistemas de transmisión de energía
Especificaciones técnicas
| Artículo | Especificación |
|---|---|
| Modelo | LF-03-FR |
| Principio de detección | Infrarrojo no dispersivo NDIR |
| Rango de medición | 0-1000 ppm |
| Límite mínimo de detección | 0,1 ppm |
| Sensibilidad | 0,1 ppm |
| Resolución | 0,1 ppm |
| Exactitud | ≤ ±2% FS |
| Tiempo de respuesta | ≤ 3 s |
| Tiempo de calentamiento | ≤ 3 minutos |
| Método de detección | Método de muestreo de succión manual |
| Pantalla principal | Pantalla LCD a color de 800*480 |
| Pantalla de manija | Pantalla LCD a color de 320*240 |
| Operación | Pantalla táctil resistiva |
| Humedad de trabajo | ≤ 90% HR |
| Fuente de alimentación | Batería de litio/AC220V |
| Tiempo de ejecución de la batería | ≥6 horas |
Funciones de la interfaz principal
El detector de fugas SF6 LF-03-FR proporciona una interfaz de operación intuitiva con pantalla táctil que incluye:
- Indicador de alarma de fuga
- Tasa de fuga en tiempo real
Valor máximo registrado durante la prueba
- Visualización de límite de alarma
- Clave de información del dispositivo
Función de configuración
Clave de cálculo del método de recinto
- Calibración cero
Página de cálculo rápido del método de cobertura (ingrese los datos anteriores para calcular la tasa de fuga anual)
Página de calibración cero
Preguntas frecuentes
¿Qué gases puede detectar el LF-03-FR?
LF-03-FR está diseñado para aplicaciones de detección de fugas de SF6 de alta sensibilidad.
¿Cuál es la concentración mínima detectable?
El límite mínimo de detección es de 0,1 ppm.
¿Es el LF-03-FR adecuado para la inspección GIS?
Sí. El detector está diseñado para GIS y para inspección de fugas en aparamentas de alto voltaje.
¿El detector admite análisis cuantitativos de fugas?
Sí. El detector admite la detección cuantitativa de fugas de SF6 y el cálculo de la tasa de fugas.
¿Puede el LF-03-FR reemplazar los detectores WIKA o DILO?
Sí. LF-03-FR se puede utilizar comoalternativa a WIKA y DILODetectores de fugas de SF6 por infrarrojos.
¿Necesita soluciones profesionales de detección de fugas de SF6?
KSTONE proporciona equipos profesionales de detección y manipulación de gas SF6 para:
- fabricantes de SIG
- Servicios públicos de energía
- Empresas de mantenimiento electrico
- Laboratorios de alta tensión
Contáctenos hoy para soporte técnico y cotización.
Solicite una cotización para equipos de detección de fugas de SF6
Envíenos sus requisitos técnicos y detalles de la aplicación. Nuestro equipo de ingeniería proporcionará una solución adecuada de detección de fugas de SF6 en un plazo de 24 horas.
