Analisador de gas modular SF6 personalizable con rango de punto de rocío de -80°C a +20°C para análisis integrado de múltiples parámetros
| Lugar de origen | Llevar a la fuerza |
|---|---|
| Nombre de la marca | KSTONE |
| Certificación | ISO9000 |
| Número de modelo | KS30 |
| Cantidad de orden mínima | 1 |
| Precio | $10000-15000 |
| Detalles de empaquetado | Caja de madera del cartón |
| Tiempo de entrega | 15 días laborables |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 1000 unidades por año |
Datos del producto
| Rango de rocío | -80°C a +20°C | Unidades apoyadas | Punto de rocío, ppmv, etc. |
|---|---|---|---|
| Exactitud | ±1°C | Resolución | 0,1 °C/0,1 ppm |
| Resaltar | Analista de gases SF6 modular,Pruebas de gas SF6 personalizables,Analisador SF6 con punto de rocío |
||
Descripción de producto

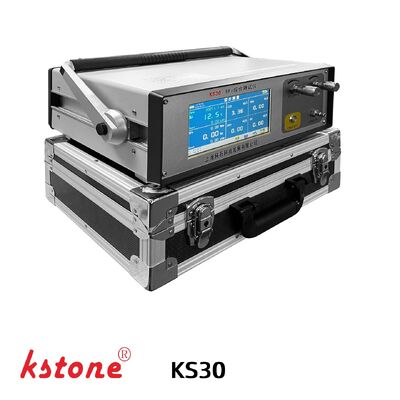

Analisador integral de la serie KS30 SF6
El analizador integral SF6 de la serie KS30 es un sistema modular de análisis de gas multifunción diseñado para la prueba de calidad de gas SF6 en aplicaciones de energía eléctrica.El instrumento integra la medición de humedad SF6, análisis de pureza SF6 y detección de gas de descomposición SF6 en una plataforma portátil.
La mayoría de los modelos KS30 son configuraciones modulares personalizadas.
En su calidad de empresa participante en la elaboración de las normas de la industria eléctrica china DL/T 1366-2023 (Gás SF6 para equipos eléctricos) y DL/T 1353-2024 (Especificación técnica de los sistemas de manipulación de SF6),la serie KS30 está diseñada para cumplir con los requisitos prácticos del mantenimiento de SIG, puesta en marcha de la subestación y gestión de la calidad del gas SF6.
Funciones principales
SF6 Medición de la humedad
- Prueba del punto de rocío
- Conversión en ppmv
- Análisis de trazas de humedad
- Monitoreo de la humedad de los gases del SIG
SF6 Análisis de pureza
- Ensayos de concentración de SF6
- Verificación de la calidad del gas
- Nueva inspección de aceptación de gas
- Análisis de gases mixtos
SF6 Detección de gas de descomposición
- Monitoreo del SO2
- Detección de H2S
- Análisis del CO
- Detección de HF
- Evaluación de la descomposición del arco
Especificaciones técnicas
SF6 Análisis de humedad
| Punto de trabajo | Especificación |
|---|---|
| Rango de puntos de rocío | -80 °C a +20 °C |
| Unidades apoyadas | Punto de rocío, ppmv, etc. |
| Precisión | ± 1°C |
| Resolución | 0.1 °C / 0,1 ppm |
| Tasa de flujo de gas | 0.25-0.35 L/min |
| Medidor de caudal | Medidor de caudal de masa electrónico |
| Medición de la presión | 0-1,0 MPa |
| Protección de la sonda | Filtro sinterizado de acero inoxidable |
Tiempo de respuesta
| Condición | Tiempo de respuesta |
|---|---|
| +20 -> -20 °C Td | 5 s [63%], 45 s [90%] |
| -20 -> -60 °C Td | 10 s [63%], 240 s [90%] |
SF6 Análisis de pureza
| Punto de trabajo | Especificación |
|---|---|
| Rango de medición | 0-100% SF6 |
| Precisión y repetibilidad | ± 0,1% |
| Tiempo de respuesta | 30 segundos |
| Influencia del flujo | Independiente del flujo de gas |
SF6 Análisis de gas de descomposición
| El gas | Rango de acción | Precisión |
|---|---|---|
| H2S | 0 a 200 ppm | ≤ ± 0,5% |
| SO2 | 0 a 100 ppm | ≤ ± 0,5% |
| El CO | 0 a 1000 ppm | ≤ ± 0,5% |
| HF | 0 a 10 ppm | ≤ ± 0,5% |
Parámetros adicionales
| Punto de trabajo | Especificación |
|---|---|
| Sensibilidad | 0.1 ppm |
| Repetibilidad | ≤ ± 1% |
Especificaciones generales
| Punto de trabajo | Especificación |
|---|---|
| Fuente de alimentación | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Función de la batería | AC/DC de doble uso con protección contra sobrecarga |
| Funcionamiento continuo | ≥ 5 horas |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Temperatura de funcionamiento | -30 °C a +60 °C |
| Rango de presión | 0 a 20 bar |
| Almacenamiento de datos | 200 registros |
| Interfaz de salida | USB uno.1 |
| El software | Software de gestión estándar con impresión de informes |
| Herramientas adicionales | Conjunto de herramientas de conversión de humedad |
| Las dimensiones | Se aplicará el método siguiente: |
Selección del modelo de la serie KS30
| Modelo | Purificación | Punto de rocío | SO2 | H2S | El CO | HF | Recuperación de gas |
|---|---|---|---|---|---|---|---|
| KS30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30 a 6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KS30-3 | ✔ | ✔ | ✔ | ||||
| KS30-T | ✔ | ✔ | ✔ | ||||
| KS30-TC | ✔ | ✔ | ✔ | ✔ | |||
| KS30-CS | ✔ | ✔ | |||||
| KS30-4: | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C3 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-C | ✔ | ||||||
| Se trata de un sistema de control de las emisiones de gases de escape. | ✔ |

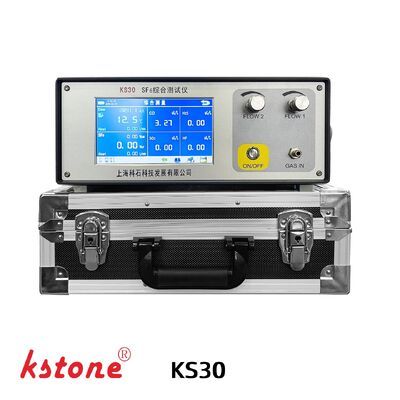

Descripción de la interfaz del instrumento
| - No, no es así. | Función |
|---|---|
| 1 | Área de visualización del punto de rocío |
| 2 | Área de visualización de pureza |
| 3 | Lectura de CO |
| 4 | Lecturas de SO2 |
| 5 | Lectura de H2S |
| 6 | Clave de retorno |
| 7 | Llave de almacenamiento |
| 8 | Clave de impresión |
| 9 | Llave de limpieza |
| 10 | Clave de calibración |
| 11 | Temperatura y humedad ambiente |
Características clave
Diseño de personalización modular
La mayoría de los modelos KS30 admiten una configuración modular flexible de acuerdo con los requisitos del proyecto.
Análisis integrado de varios parámetros
Combina el ensayo de humedad, pureza y gas de descomposición en un instrumento portátil.
Sensores de alta precisión
Utiliza sensores importados de alta precisión con una excelente estabilidad y repetibilidad.
Diseño de campo portátil
Estructura compacta adecuada para subestaciones SIG y operaciones de mantenimiento in situ.
Control electrónico del caudal de masa
El caudalímetro de masa electrónico incorporado garantiza un muestreo de gas estable y preciso.
Gestión inteligente de datos
Apoya el almacenamiento de datos, la exportación USB y la impresión de informes.
Función de recuperación de gas opcional
Los modelos seleccionados admiten la función de recuperación de gas SF6 integrada para un funcionamiento respetuoso con el medio ambiente.
Escenarios de aplicación
Industria eléctrica
- Posición en servicio de los SIG
- Mantenimiento de los interruptores
- Inspección de calidad de los gases SF6
- Mantenimiento de la subestación
SF6 Gestión de gases
- Nuevo ensayo de aceptación de gas
- Evaluación del gas reciclado
- Monitoreo de la purificación de SF6
- Inspección de la botella de gas
Mantenimiento preventivo
- Evaluación de las condiciones de aislamiento
- Monitoreo de la descomposición del arco
- Diagnóstico erróneo
- Mantenimiento basado en las condiciones
Preguntas frecuentes
¿Qué parámetros puede analizar el KS30?
El KS30 puede medir el punto de rocío de SF6, la pureza de SF6 y los gases de descomposición, incluidos el SO2, el H2S, el CO y el HF, dependiendo de la configuración del modelo.
¿El KS30 es personalizable?
La mayoría de los modelos KS30 son sistemas modulares diseñados según los requisitos del cliente.
¿Apoya el instrumento la recuperación de gas?
Los modelos KS30-R seleccionados admiten la funcionalidad integrada de recuperación de gas SF6.
¿Es el analizador adecuado para subestaciones SIG?
La serie KS30 está diseñada específicamente para inspección GIS y aplicaciones de mantenimiento de energía eléctrica.
¿Se pueden exportar los datos de medición?
El analizador admite exportación de datos USB, impresión de informes y almacenamiento interno de datos.
¿El analizador incluye software de gestión?
Sí, incluido el software de gestión estándar con herramientas de impresión de informes y conversión de humedad.
Por qué trabajar con KSTONE
- Fabricante profesional de equipos de detección de gases
- Extensa experiencia en aplicaciones de HVAC y SF6
- Soporte de soluciones OEM y personalizadas
- Respuesta técnica rápida
- Calidad estable del producto de grado industrial
- Experiencia mundial de las exportaciones B2B
Póngase en contacto con nosotros hoy para obtener los precios del analizador completo KS30 Serie SF6, hojas de datos técnicas y soluciones personalizadas.
