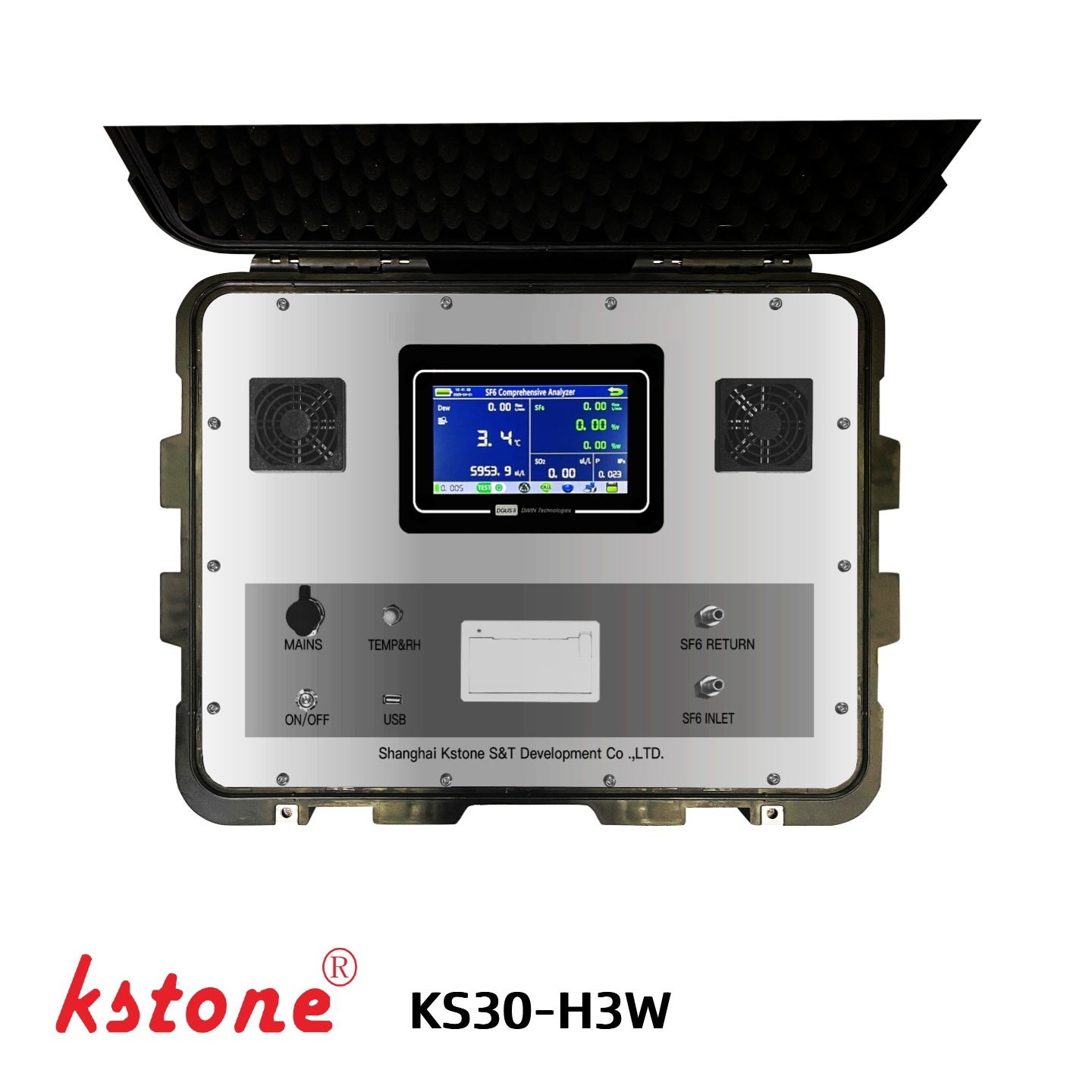

Analizador de Medio Aislante Multiparámétrico KS30-H3W para Equipos de Conmutación Ecológicos
| Lugar de origen | Llevar a la fuerza |
|---|---|
| Nombre de la marca | KSTONE |
| Certificación | ISO-9001 |
| Número de modelo | KS30-H3W |
| Documento | KS30-H3W.pdf |
| Cantidad de orden mínima | 1 |
| Detalles de empaquetado | caja del cartón de la caja de madera |
| Tiempo de entrega | 15 días laborables |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 1000 unidades por año |
Datos del producto
| Medios del aislamiento | N₂ / Aire seco | Medición de SF₆ | 0–3000 ppm |
|---|---|---|---|
| Resolución SF₆ | 0,1 ppm | Rango de O₂ | 0–1% / 0–23% |
| Gama N₂ | 0-100% | Rango de rocío | −80 a +20°C |
| Resaltar | Analizador de medio aislante KS30-H3W,medidor multiparamétrico de punto de rocío,analizador de equipos de conmutación ecológicos |
||
Descripción de producto
Analizador de medio de aislamiento multiparámetro KS30-H3W para aparamenta ecológica
Medición de gas traza SF₆, oxígeno y punto de rocío para celdas aisladas con N₂ y aire seco
ElKSTONE KS30-H3Wes un analizador de medio de aislamiento multiparamétrico diseñado para pruebas de calidad del gas enaparamenta ecológicautilizando N₂ o aire seco como medio aislante.
El analizador combinaMedición de trazas de SF₆, medición de oxígeno (O₂) y medición del punto de rocío.en un instrumento portátil. Puede identificar diferentes entornos de gas aislante midiendo la concentración de oxígeno, lo que lo hace adecuado tanto paraAparamenta con aislamiento de N₂ y aire seco.
Con sensores importados de alto rendimiento, un microprocesador de alta velocidad, una pantalla táctil a color y un sistema de control de flujo de gas integrado, el KS30-H3W proporciona mediciones de campo rápidas y convenientes para fabricantes de equipos de energía, subestaciones, equipos de mantenimiento y proveedores de servicios de pruebas eléctricas.
Funciones clave de medición
Medición de traza SF₆
El KS30-H3W puede detectar trazas de SF₆ en aparamentas ecológicas.
- Rango de medición:0–3000 ppm
- Resolución:0,1 ppm
- Tiempo de respuesta:≤30 s
La medición de trazas de SF₆ se puede utilizar para monitorear una posible contaminación de SF₆ o SF₆ residual en sistemas de gas de aislamiento donde se utiliza N₂ o aire seco como medio de aislamiento primario.
Medición de oxígeno
El analizador admite dos rangos de medición de O₂ según el medio de aislamiento.
Para celdas aisladas con N₂
- Rango de O₂:0-1%
Para celdas aisladas en aire seco
- Rango de O₂:0–23%
El rango de medición de O₂ permite utilizar el instrumento en diferentes entornos de gas de aparamenta ecológicos sin necesidad de analizadores independientes.
Medición del punto de rocío
El KS30-H3W mide el punto de rocío del gas de muestra para ayudar a evaluar las condiciones de humedad dentro del sistema de gas aislante.
- Rango de medición:−80 a +20°C
- Resolución:0,1ºC
- Precisión de referencia:±0,5 °C
La medición de la humedad es particularmente importante para monitorear la calidad del gas de equipos eléctricos sellados e identificar condiciones de humedad desfavorables que pueden afectar el rendimiento del aislamiento.
Un analizador para diferentes medios de aparamenta ecológicos
Los cuadros ecológicos pueden utilizar diferentes medios aislantes según el diseño del equipo.
KS30-H3W combina múltiples mediciones en un solo instrumento, lo que permite a los usuarios probar:
|
Solicitud |
Principales parámetros de medición |
|---|---|
|
Aparamenta aislada con N₂ |
Traza SF₆ + O₂ (0–1%) + Punto de rocío |
|
Aparamenta aislada en aire seco |
Traza SF₆ + O₂ (0–23%) + Punto de rocío |
Esta configuración multiparamétrica reduce la necesidad de llevar instrumentos de prueba separados para diferentes mediciones de la calidad del gas.
Cómo funciona KS30-H3W
Durante la medición, el gas de muestra se introduce en el analizador a través de la conexión de muestreo.
El sistema de flujo de gas integrado ayuda a mantener condiciones de muestreo estables, mientras que los sensores internos miden simultáneamente los parámetros de gas requeridos.
Proceso de medición
Dispositivo de distribución → Muestreo de gas → Estabilización de flujo → Medición multiparámetro → Visualización de resultados → Almacenamiento de datos
El instrumento puede proporcionar simultáneamente información sobre:
- Concentración de trazas de SF₆
- Concentración de oxígeno
- Punto de rocío
Los resultados de las mediciones se muestran directamente en la pantalla táctil a color para una cómoda operación en el campo.
Características clave
1. Medición multiparámetro
El SF₆, el O₂ y el punto de rocío se pueden medir utilizando un analizador integrado, lo que reduce la cantidad de instrumentos necesarios para las pruebas de campo.
2. Diseñado para interruptores de N₂ y aire seco
Dos rangos de medición de O₂ admiten diferentes aplicaciones de medios aislantes:
- 0–1% O₂ para aparamenta aislada con N₂
- 0–23% O₂ para aparamenta aislada en aire seco
3. Detección de seguimiento de SF₆
El instrumento mide la traza SF₆ de0 a 3000 ppm, con una resolución de0,1 ppm.
4. Respuesta de medición rápida
El analizador está diseñado para pruebas rápidas de campo, con mediciones de SF₆, O₂ y composición de gas que responden en aproximadamente 30 segundos en condiciones específicas.
5. Control de flujo integrado
Una válvula estabilizadora de presión incorporada y un caudalímetro electrónico ayudan a mantener condiciones estables del gas de muestra durante la medición.
6. Sensores de alto rendimiento
El analizador utiliza sensores importados de alto rendimiento para una medición estable y una buena repetibilidad.
7. Interfaz de pantalla táctil a color
La pantalla táctil a color y la interfaz gráfica de usuario simplifican la operación y permiten ver los resultados de las mediciones y la configuración del instrumento directamente en la pantalla.
8. Creado para pruebas de campo
El instrumento compacto pesa aproximadamente3,5 kilogramosy funciona con una batería de litio, a la vez que admite alimentación de CA para un uso flexible en el campo y en el taller.
Especificaciones técnicas
Medición de SF₆
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
0–3000 ppm |
|
Exactitud |
±0,5% |
|
Estándar de referencia |
≤±0,2% |
|
Resolución |
0,1 ppm |
|
Tiempo de respuesta |
≤30 s |
Medición del punto de rocío
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
−80 a +20°C |
|
Exactitud |
±0,5 °C |
|
Resolución |
0,1ºC |
|
Tiempo de respuesta |
−60°C a −20°C: 5 s* |
|
Tiempo de respuesta |
−20°C a −60°C: 45 s* |
* Los tiempos de respuesta pueden variar bajo diferentes condiciones de medición. La especificación original indica valores de referencia de 30 s y 300 s respectivamente.
Nitrógeno (N₂)
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
0-100% |
|
Exactitud |
±0,5% |
|
Resolución |
0,01% |
|
Tiempo de respuesta |
≤30 s |
Oxígeno (O₂) – Rango bajo
Para celdas aisladas con N₂
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
0-1% |
|
Exactitud |
±3% FS |
|
Resolución |
0,01% |
|
Tiempo de respuesta |
≤30 s |
Oxígeno (O₂) – Rango alto
Para celdas aisladas en aire seco
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
0–23% |
|
Exactitud |
±3% FS |
|
Resolución |
0,01% |
|
Tiempo de respuesta |
≤30 s |
Especificaciones generales
|
Parámetro |
Especificación |
|---|---|
|
Tasa de flujo de gas de muestra |
0,2–0,5 l/min |
|
Presión del gas de muestra |
≤10 barras |
|
Temperatura ambiente |
−20°C a +50°C |
|
Humedad ambiental |
5–95 % de humedad relativa |
|
Fuente de alimentación |
Batería de litio / CA 100–240 V, 50/60 Hz |
|
Dimensiones |
414*333*177 milímetros |
|
Peso |
Aprox. 3,5 kilogramos |
Aplicaciones típicas
KS30-H3W está diseñado para pruebas de calidad del gas y mantenimiento de equipos eléctricos ecológicos.
Aparamenta ecológica
Se utiliza para probar las condiciones del gas de aislamiento en aparamenta utilizando N₂ o aire seco en lugar de sistemas de aislamiento convencionales basados en SF₆.
Fabricantes de equipos eléctricos
Adecuado para la inspección de la calidad del gas durante la producción, montaje y puesta en marcha de equipos.
Subestaciones
Se utiliza para la inspección de campo y el mantenimiento de equipos eléctricos aislados por gas.
Mantenimiento de equipos eléctricos
Proporciona mediciones portátiles de trazas de SF₆, oxígeno y punto de rocío durante las actividades de inspección y mantenimiento.
Adecuado para empresas de pruebas y proveedores de servicios que requieren un analizador de gases multiparamétrico compacto para aplicaciones de campo.
¿Por qué elegir KSTONE KS30-H3W?
Múltiples mediciones en un solo instrumento
En lugar de utilizar instrumentos separados para trazas de SF₆, oxígeno y punto de rocío, el KS30-H3W integra estas mediciones en una plataforma portátil.
Adaptable a diferentes medios de aislamiento
Los dos rangos de medición de O₂ permiten utilizar el mismo analizador para aplicaciones de aislamiento de N₂ y de aire seco.
Operación práctica de campo
El sistema de control de flujo integrado, la interfaz de pantalla táctil, la alimentación por batería y el diseño compacto hacen que el instrumento sea adecuado para pruebas in situ.
Evaluación rápida de la calidad del gas
La combinación de múltiples parámetros de medición permite a los usuarios obtener una imagen más completa de las condiciones del gas de aislamiento durante una sola operación de prueba.
Funciones de instrumentos y gestión de datos
Además de la medición de gas, el KS30-H3W integra varias funciones operativas diseñadas para pruebas de campo.
Estos incluyen:
- Medición en tiempo real
- Gestión de energía
- Gestión del tiempo
- Almacenamiento de archivos
- Configuración de parámetros
- Operación de pantalla táctil a color
- Interfaz gráfica de usuario
La información de medición se puede ver directamente en el instrumento y almacenar para referencia posterior.
KS30-H3W de un vistazo
|
Artículo |
KS30-H3W |
|---|---|
|
Tipo de producto |
Analizador de medio de aislamiento multiparamétrico |
|
Aplicación principal |
Aparamenta ecológica |
|
Medios de aislamiento |
N₂ / Aire seco |
|
Medición de SF₆ |
0–3000 ppm |
|
Resolución SF₆ |
0,1 ppm |
|
Rango de O₂ |
0–1% / 0–23% |
|
Gama N₂ |
0-100% |
|
Rango de punto de rocío |
−80 a +20°C |
|
Fuerza |
Batería de litio / CA 100–240 V |
|
Peso |
Aprox. 3,5 kilogramos |
Preguntas frecuentes
¿Qué mide el KS30-H3W?
KS30-H3W está diseñado para medirtraza SF₆, oxígeno y punto de rocío, con medición de N₂ también proporcionada según la configuración especificada.
¿Se puede utilizar KS30-H3W para aparamenta de N₂ y de aire seco?
Sí. El instrumento proporciona una0–1% O₂ rango bajo para aplicaciones de N₂y un0–23% O₂ rango alto para aplicaciones de aire seco.
¿Por qué medir la traza SF₆ en aparamenta ecológica?
Cuando se utiliza N₂ o aire seco como medio de aislamiento primario, la medición de trazas de SF₆ puede ayudar a identificar la presencia de SF₆ residual o contaminante en el sistema de gas.
¿Cuál es el rango del punto de rocío?
El rango de medición del punto de rocío es−80 a +20°C, con una resolución de0,1ºC.
¿Se puede utilizar el instrumento para pruebas de campo?
Sí. El KS30-H3W está diseñado como un analizador portátil y admite funcionamiento con batería de litio y alimentación de 100 a 240 V CA.
¿Qué industrias pueden utilizar KS30-H3W?
Los usuarios típicos incluyenServicios públicos de energía, fabricantes de aparamenta, empresas de pruebas eléctricas, contratistas de mantenimiento y otras organizaciones involucradas en la inspección de aparamenta ecológica..
Productos KSTONE relacionados
Para diferentes requisitos de pruebas de gas de aislamiento y SF₆, KSTONE proporciona una gama de analizadores de gas e instrumentos de detección de fugas.
Los productos relacionados pueden incluir:
- Detectores de fugas de SF₆
- Analizadores de gas SF₆
- Analizadores de pureza y punto de rocío de SF₆
- Analizadores de gases SF₆ / N₂
- Analizadores de gases SF₆ / CF₄
- Analizadores de gas para aparamenta ecológicos
- Equipos portátiles de manipulación de gas SF₆
