Analizador de gas SF₆, pureza y punto de rocío con recuperación
| Place of Origin | SHANGHAI |
|---|---|
| Nombre de la marca | KSTONE |
| Certificación | ISO-9001 |
| Número de modelo | KS30-3-R |
| Documento | KS30-3-R.pdf |
| Minimum Order Quantity | 1 |
| Packaging Details | Wooden box/ Carton box |
| Delivery Time | 15 work days |
| Payment Terms | T/T |
| Supply Ability | 1000 units per year |
Datos del producto
| Resaltar | Analizador de gas SF₆ con recuperación,Medidor de punto de rocío para SF₆,Analizador de pureza de gas SO₂ |
||
|---|---|---|---|
Descripción de producto

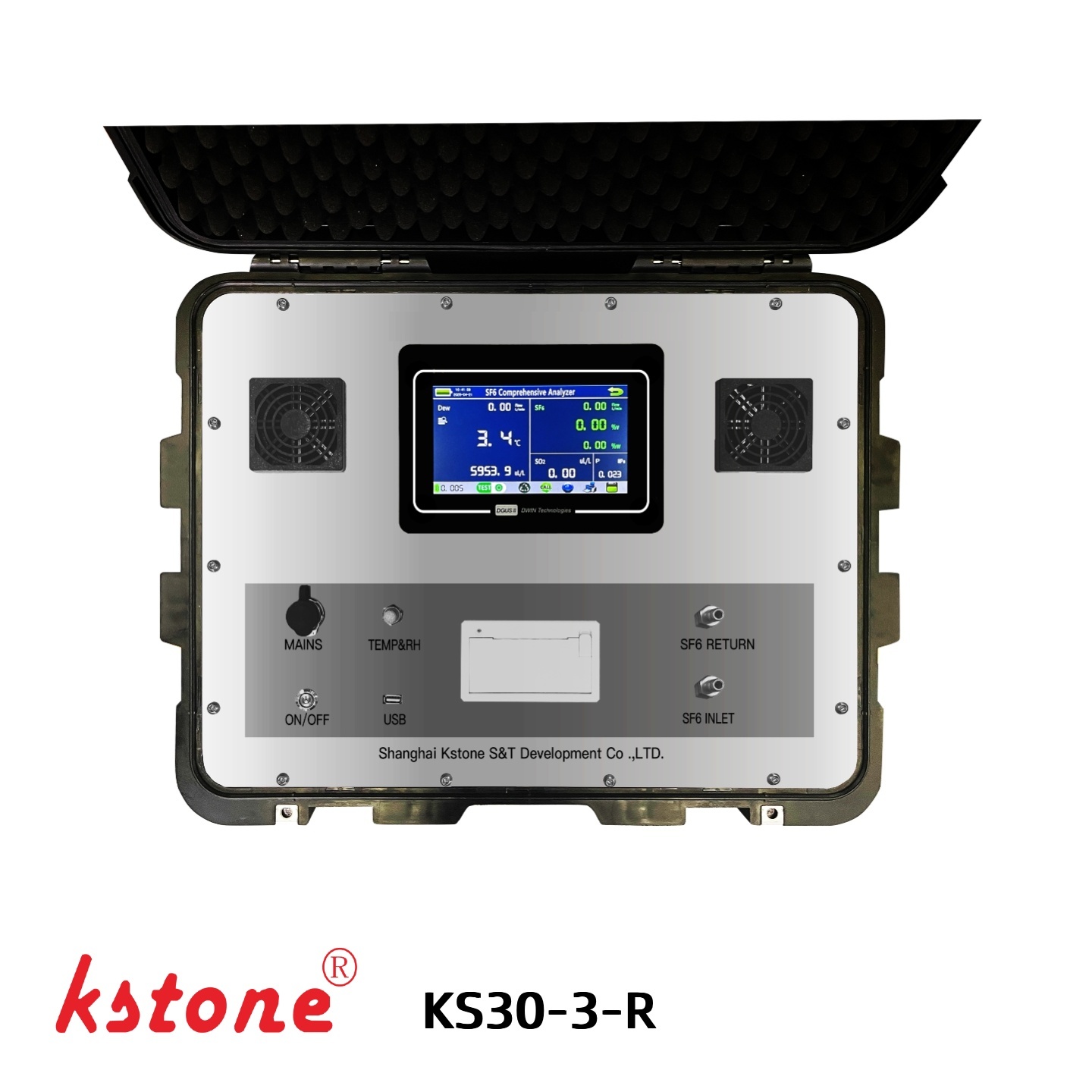

Analizador de punto de rocío, pureza y SO₂ de SF₆ con recuperación
KS30-3-R
Medición de calidad de gas SF₆ 3 en 1 con recuperación de gas
La KSTONE KS30-3-R es un analizador de gas SF₆ portátil diseñado para pruebas completas de calidad de gas y recuperación de gas durante el mantenimiento de equipos eléctricos.
El instrumento combina tres mediciones esenciales de calidad de gas SF₆:
- Punto de rocío / humedad de SF₆
- Pureza de SF₆
- Productos de descomposición de SO₂
Una función de recuperación de gas incorporada permite recuperar el SF₆ probado después de la medición, lo que ayuda a reducir las emisiones innecesarias de SF₆ durante la inspección y el mantenimiento de rutina.
El KS30-3-R es adecuado para GIS, disyuntores de SF₆, aparamenta aislada por gas y otros equipos eléctricos llenos de SF₆.
Características principales
1. Análisis de gas SF₆ de tres parámetros
El KS30-3-R integra tres pruebas de calidad de gas SF₆ comúnmente requeridas en un solo instrumento portátil:
Punto de rocío + Pureza de SF₆ + SO₂
Esto permite a los operadores evaluar el nivel de humedad, la concentración de SF₆ y el estado de los productos de descomposición del gas sin usar analizadores separados.
2. Amplio rango de medición de punto de rocío
El módulo de medición de humedad proporciona un rango de medición de punto de rocío de:
-80 °C a +20 °C
El instrumento también admite la conversión entre punto de rocío y concentración de humedad en ppmv, lo que facilita la interpretación de los resultados de las pruebas según los diferentes requisitos de aplicación.
La precisión especificada es:
±0.5 °C
con salida de punto de escarcha por debajo de 0 °C.
3. Control electrónico de flujo másico
El analizador utiliza un caudalímetro másico electrónico para controlar el flujo de muestreo a:
0.25–0.35 L/min
El control de flujo está diseñado para mantener condiciones de muestreo estables y reducir la influencia de la variación del caudal en el proceso de medición.
4. Medición de pureza de SF₆
El módulo de pureza integrado mide la concentración de SF₆ en:
0–100 % SF₆
con un tiempo de respuesta de:
≤30 segundos
Esto proporciona una indicación rápida de la concentración de SF₆ dentro del equipo bajo prueba.
5. Detección de productos de descomposición de SO₂
El analizador puede detectar SO₂, uno de los productos de descomposición clave utilizados al evaluar el estado del gas SF₆.
Rango de medición: 0–100 ppm
Sensibilidad: 0.1 ppm
El módulo de medición de SO₂ es adecuado para la inspección de rutina de equipos eléctricos llenos de SF₆.
6. Recuperación integrada de gas SF₆
A diferencia de un analizador básico de calidad de gas, el KS30-3-R incorpora una función de recuperación.
Después del proceso de medición, el gas SF₆ muestreado se puede recuperar en lugar de descargarlo intencionalmente a la atmósfera.
Esto hace que el instrumento sea particularmente adecuado para entornos de mantenimiento donde la reducción de emisiones de SF₆ y la recuperación de gas son importantes.
7. Diseño portátil y orientado al campo
La carcasa compacta mide solo:
132 * 283 * 308 mm
El sistema admite operación AC/DC con protección contra sobrecarga y proporciona ≥5 horas de funcionamiento con batería.
Esto hace que el analizador sea adecuado para pruebas de campo en subestaciones y otros sitios de mantenimiento de equipos eléctricos.
Funciones de medición
Punto de rocío / Humedad de SF₆
El módulo de humedad mide el punto de rocío del gas SF₆ y admite la conversión de humedad a ppmv.
|
Parámetro |
Especificación |
|---|---|
|
Rango de punto de rocío |
-80 °C a +20 °C |
|
Precisión |
±0.5 °C |
|
Resolución |
0.1 °C / 0.1 ppm |
|
Caudal |
0.25–0.35 L/min |
|
Control de flujo |
Caudalímetro másico electrónico |
|
Medición de presión |
0–1.0 MPa |
|
Protección de sonda |
Filtro sinterizado de acero inoxidable |
Tiempo de respuesta
|
Cambio de medición |
T63 / T90 |
|---|---|
|
+20 °C → -20 °C |
5 s / 45 s |
|
-20 °C → -60 °C |
10 s / 240 s |
Para mediciones por debajo de 0 °C, el instrumento proporciona salida de punto de escarcha.
Análisis de pureza de SF₆
El módulo de pureza mide la concentración de SF₆ en el gas muestreado.
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
0–100 % SF₆ |
|
Tiempo de respuesta |
≤30 s |
La medición de pureza de SF₆ proporciona una indicación rápida de si el gas cumple con el nivel de concentración requerido para la aplicación.
Análisis de productos de descomposición de SO₂
El KS30-3-R incluye un módulo de detección de SO₂ para monitorear los productos de descomposición de SF₆.
|
Parámetro |
Especificación |
|---|---|
|
Componente |
SO₂ |
|
Rango de medición |
0–100 ppm |
|
Precisión |
≤±0.5 % |
|
Sensibilidad |
0.1 ppm |
|
Repetibilidad |
≤±1 % |
La medición de SO₂ se puede utilizar como parte de la evaluación rutinaria del estado del gas SF₆ después de la operación, el mantenimiento o la inspección relacionada con fallas de equipos eléctricos.
Función de recuperación de gas
La configuración "-R" agrega una función de recuperación de SF₆ al sistema de análisis de gas.
Durante las pruebas de gas convencionales, normalmente se introduce una pequeña cantidad de SF₆ en el analizador para su medición. El KS30-3-R está diseñado para recuperar el gas probado después del análisis.
Proceso típico
Equipo eléctrico
↓
Muestreo de gas SF₆
↓
Medición de punto de rocío
↓
Medición de pureza de SF₆
↓
Medición de SO₂
↓
Recuperación de gas SF₆
Esta configuración ayuda a reducir la liberación innecesaria de SF₆ durante las pruebas de mantenimiento repetidas.
Proceso de medición
La secuencia de operación típica es:
Paso 1 — Conectar
Conecte el analizador al compartimento de gas SF₆ utilizando la manguera de gas y los accesorios de conexión apropiados.
Paso 2 — Muestrear
Una cantidad controlada de gas SF₆ entra en el analizador a través del circuito de muestreo.
Paso 3 — Analizar
El instrumento mide:
- Punto de rocío / humedad
- Pureza de SF₆
- Concentración de SO₂
Paso 4 — Registrar
Los datos de medición se pueden almacenar en el instrumento y transferir a través de la interfaz USB.
Paso 5 — Recuperar
Después de la prueba, el gas SF₆ muestreado se recupera a través del sistema de recuperación integrado.
Especificaciones del sistema
|
Parámetro |
Especificación |
|---|---|
|
Fuente de alimentación |
220 VCA ±10 %, 50 Hz |
|
Modo de operación |
Modo dual AC/DC |
|
Autonomía de la batería |
≥5 h |
|
Temperatura de almacenamiento |
-40 °C a +70 °C |
|
Temperatura de operación |
-30 °C a +60 °C |
|
Presión de operación |
0–20 bar |
|
Interfaz de datos |
USB 1.1 |
|
Almacenamiento de datos interno |
Hasta 200 registros |
|
Software |
Software de gestión estándar |
|
Función de informe |
Soportado |
|
Conversión de humedad |
Soportado |
|
Dimensiones |
132 * 283 * 308 mm |
Gestión y generación de informes de datos
El KS30-3-R admite el almacenamiento interno de hasta 200 registros de medición.
El software de gestión estándar proporciona funciones que incluyen:
- Gestión de datos de medición
- Impresión de informes de prueba
- Transferencia de datos
- Conversión de punto de rocío / humedad
- Documentación de resultados de pruebas
Esto permite que los resultados de las pruebas se conserven como parte de los registros de mantenimiento e inspección de equipos.
Protección de sonda
La sonda de punto de rocío está protegida por un filtro sinterizado de acero inoxidable.
El filtro protector ayuda a reducir la influencia de partículas y contaminantes que ingresan al elemento sensor durante la medición de campo.
Esto es particularmente útil al probar gas de equipos eléctricos donde el circuito de gas puede contener pequeñas cantidades de contaminación particulada.
Aplicaciones típicas
El KS30-3-R está diseñado para aplicaciones de inspección y mantenimiento de calidad de gas SF₆ que incluyen:
- Pruebas de calidad de gas GIS
- Pruebas de disyuntores de SF₆
- Inspección de aparamenta de SF₆
- Mantenimiento de subestaciones aisladas por gas
- Evaluación del estado del gas SF₆
- Puesta en servicio de GIS
- Revisión de disyuntores
- Inspección rutinaria de gas SF₆
- Pruebas de mantenimiento después del servicio de equipos eléctricos
¿Por qué usar un analizador combinado de SF₆?
Un analizador combinado puede simplificar las pruebas de campo al integrar varias mediciones de calidad de gas comúnmente requeridas en un solo instrumento.
En lugar de transportar instrumentos separados para pruebas de humedad, pureza y productos de descomposición, el KS30-3-R proporciona estas mediciones a través de un sistema portátil.
La función de recuperación integrada apoya aún más los procedimientos de mantenimiento conscientes de las emisiones de SF₆.
Especificaciones técnicas
Punto de rocío / Humedad de SF₆
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
-80 °C a +20 °C |
|
Precisión |
±0.5 °C |
|
Resolución |
0.1 °C / 0.1 ppm |
|
Caudal |
0.25–0.35 L/min |
|
Control de flujo |
Caudalímetro másico electrónico |
|
Medición de presión |
0–1.0 MPa |
|
Protección de sonda |
Filtro sinterizado de acero inoxidable |
Pureza de SF₆
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
0–100 % SF₆ |
|
Tiempo de respuesta |
≤30 s |
SO₂
|
Parámetro |
Especificación |
|---|---|
|
Rango de medición |
0–100 ppm |
|
Precisión |
≤±0.5 % |
|
Sensibilidad |
0.1 ppm |
|
Repetibilidad |
≤±1 % |
General
|
Parámetro |
Especificación |
|---|---|
|
Fuente de alimentación |
220 VCA ±10 %, 50 Hz |
|
Funcionamiento con batería |
≥5 h |
|
Temperatura de operación |
-30 °C a +60 °C |
|
Temperatura de almacenamiento |
-40 °C a +70 °C |
|
Presión de operación |
0–20 bar |
|
Almacenamiento de datos |
200 registros |
|
Interfaz de datos |
USB 1.1 |
|
Dimensiones |
132 * 283 * 308 mm |
Preguntas frecuentes
¿Qué mide el KS30-3-R?
El KS30-3-R mide punto de rocío de SF₆, pureza de SF₆ y productos de descomposición de SO₂.
¿Cuál es el rango de medición del punto de rocío?
El rango de medición del punto de rocío es -80 °C a +20 °C, con soporte para conversión de humedad a ppmv.
¿Puede el analizador recuperar SF₆ después de las pruebas?
Sí. La configuración "-R" incluye una función de recuperación de gas SF₆ diseñada para recuperar el gas muestreado después de la medición.
¿Cuál es el rango de medición de pureza de SF₆?
El módulo de pureza mide 0–100 % SF₆.
¿Qué rango de SO₂ se puede medir?
El rango de medición de SO₂ es 0–100 ppm, con una sensibilidad de 0.1 ppm.
¿Cuánto tiempo puede operar el analizador con batería?
El sistema de modo dual AC/DC proporciona una autonomía de batería especificada de al menos 5 horas, con protección contra sobrecarga.
¿Cuántos registros de prueba se pueden almacenar?
El almacenamiento de datos interno admite hasta 200 registros de medición.
¿Es el KS30-3-R adecuado para el mantenimiento de GIS?
Sí. El analizador está diseñado para aplicaciones de pruebas de calidad de gas SF₆ en campo como mantenimiento de GIS, disyuntores de SF₆ y aparamenta de SF₆.
Soluciones de análisis de gas SF₆ KSTONE
KSTONE proporciona soluciones de análisis de gas SF₆ que cubren punto de rocío, pureza de SF₆, SO₂ y otros productos de descomposición de SF₆.
Para aplicaciones que requieren diferentes combinaciones de parámetros de gas, KSTONE puede proporcionar configuraciones de analizador modulares y personalizadas según los requisitos de medición del cliente.
Para análisis de gas SF₆ de parámetros más altos, KSTONE también proporciona sistemas configurables que cubren componentes adicionales como H₂S, HF, CO, O₂ y otros gases, dependiendo de la configuración seleccionada.
