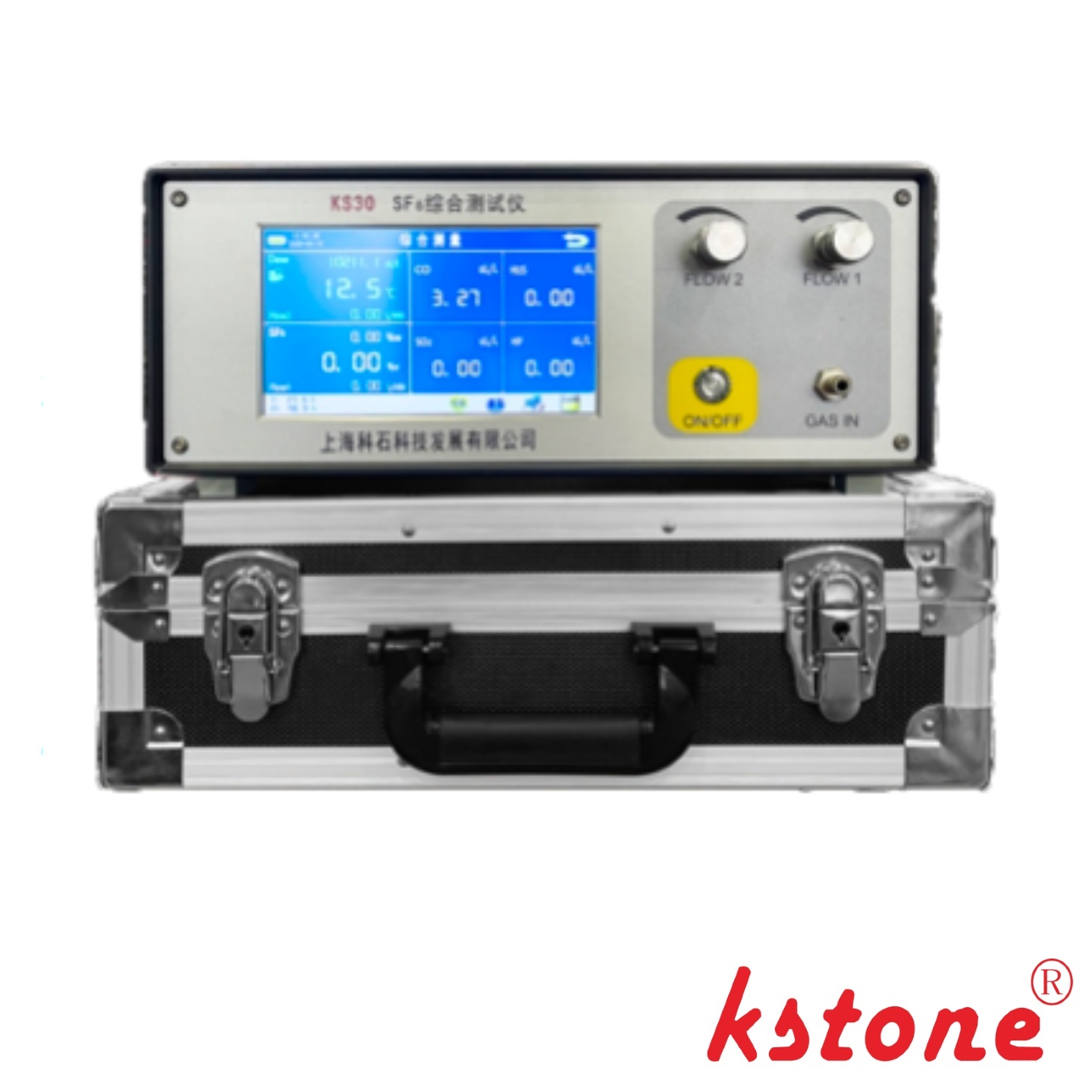

Analisador portátil de pureza de gas y punto de rocío SF6
| Lugar de origen | llevar a la fuerza |
|---|---|
| Nombre de la marca | KSTONE |
| Certificación | ISO9000 |
| Número de modelo | KS-30CSR |
| Documento | KS30-CSR.pdf |
| Cantidad de orden mínima | 1 |
| Condiciones de pago | T/T |
Datos del producto
Descripción de producto

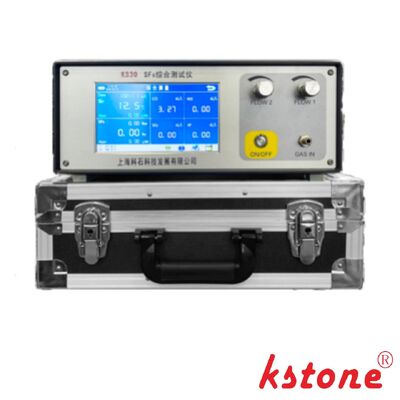

Analisador portátil de pureza de gas y punto de rocío SF6
KS-30CSR, incluido el sistema de control de velocidad
Resumen del producto
El analizador de gases KS-30CSR SF6 es un instrumento profesional portátil diseñado para la medición precisa dePureza del gas SF6 y punto de rocíoen equipos eléctricos de alto voltaje.
El gas SF6 se utiliza ampliamente como medio aislante enDispositivos de interrupción aislados por gas (GIS), interruptores y subestacionesLa calidad del gas afecta directamente al rendimiento del aislamiento y a la seguridad operativa de los equipos eléctricos.La contaminación por humedad o la reducción de la pureza del gas pueden disminuir significativamente la resistencia del aislamiento y provocar descargas parciales o fallas del equipo..
El analizador KS-30CSR integraMedición de la pureza del SF6, detección del punto de rocío, control de la presión y recuperación de la bomba de gasutilizando tecnología avanzada de cámara adiabática y temperatura constante, el instrumento reduce la influencia de la temperatura y la humedad ambiente,garantizar resultados de medición muy estables y precisos.
El dispositivo está diseñado para:Pruebas y mantenimiento en el campo, lo que permite a los ingenieros analizar rápidamente la calidad del gas SF6 dentro del equipo GIS sin liberar gas a la atmósfera.El sistema integrado de recuperación de la bomba devuelve el gas muestreado al equipo después del ensayo., evitando la pérdida de gas y apoyando las operaciones de mantenimiento respetuosas con el medio ambiente.
Debido a su alta precisión, portabilidad y funciones integradas, el analizador KS-30CSR es ampliamente utilizado porempresas eléctricas, fabricantes de interruptores, empresas de servicios eléctricos y equipos de mantenimiento de equipos de alto voltaje.
Características clave
Medición del punto de rocío de alta precisión
El analizador mide el punto de rocío en el rango de-80 °C a +20 °CEl mantenimiento de niveles adecuados de punto de rocío es fundamental para garantizar la fiabilidad del aislamiento en los equipos SIG.
Análisis preciso de la pureza del gas SF6
El dispositivo midePureza del gas SF6 de 0% a 100%con una precisión de ±0,1%, lo que garantiza que el gas aislante en el interior del equipo eléctrico cumple las normas técnicas requeridas.
Sistema incorporado de recuperación de la bomba de gas
El analizador KS-30CSR incluye una función de recuperación de gas que bombea el gas muestreado de nuevo al equipo después de la prueba.Esta característica evita las emisiones innecesarias de SF6 y reduce el consumo de gas durante el mantenimiento.
Cámara de medición de temperatura constante
El diseño adiabático y de temperatura constante interna minimiza la influencia ambiental, garantizando una precisión de medición constante incluso en condiciones de campo difíciles.
Diseño portátil para operaciones de campo
Con una estructura compacta y un diseño duradero, el analizador es adecuado paraPruebas de subestaciones, mantenimiento de SIG e inspecciones in situ.
Almacenamiento de datos y exportación USB
El instrumento puede almacenarhasta 200 registros de medicióny exportar datos a través de USB para la presentación de informes y documentación.
Aplicaciones
El analizador de gas KS-30CSR SF6 se utiliza ampliamente en la industria de la energía y sectores relacionados.
Pruebas de interruptores SIG
Los ingenieros pueden medir rápidamente la pureza y la humedad del gas SF6 dentro de un interruptor aislado por gas para garantizar que el equipo funcione dentro de parámetros seguros.
Mantenimiento de los interruptores
El analizador ayuda al personal de mantenimiento a verificar la calidad del gas dentro de los interruptores SF6 durante la inspección y el servicio.
Inspección de la subestación
Las inspecciones de rutina de las subestaciones requieren ensayos periódicos de gas SF6 para garantizar un rendimiento adecuado del aislamiento.
Fabricación de interruptores
Los fabricantes de interruptores utilizan analizadores de gas SF6 durante las pruebas de fábrica para garantizar que el equipo esté lleno de gas aislante de alta calidad antes de la entrega.
Proveedores de servicios eléctricos
Las empresas de mantenimiento que realizan pruebas y diagnósticos de campo dependen de analizadores de gases portátiles para operaciones de servicio eficientes.
Especificaciones técnicas
| Punto de trabajo | Detalles |
|---|---|
| SF6 Humedad | |
| Rango de medición | Punto de rocío: -80~+20°C (Apoya ppmv, etc.) |
| Precisión del punto de rocío | ± 1°C (cuando la temperatura del punto de rocío sea inferior a 0°C, la salida del sensor es el punto de helada) |
| Tiempo de respuesta | 63%[90%] +20→-20°C Td: 5 s[45 s] -20→-60°C Td: 10 s[240s] |
| Muestra | Punto de rocío: 0,1°C o 0,1 ppm |
| Tasa de flujo de gas | 0.25 ~ 0,35 L/min con un diámetro de diámetro superior a 15 mm No hay impacto del caudal de gas de la muestra |
| Medición de la presión | 0 a 1,0 MPa |
| Protección de la sonda | Pantalla de filtro sinterizada de acero inoxidable |
| SF6 Pureza | |
| Rango de acción | 0~100% de SF6 |
| Exactitud y repetibilidad | ± 0,1%, independientemente del caudal |
| Tiempo de respuesta | 30S |
| Parte general | |
| Voltado de funcionamiento | 220VAC±10%, 50Hz. Tanto AC como DC están disponibles, se pueden personalizar según los requisitos del cliente. Protección contra sobrecarga. Tiempo de trabajo continuo no inferior a 5 horas. |
| Rango de temperatura de almacenamiento | -40 ~ + 70 °C |
| Interfaz de salida | Conforme con la especificación USB1.1 |
| Almacenamiento de datos | Puede almacenar 200 registros |
| Medio ambiente de funcionamiento | Temperatura: -30 °C hasta +60 °C Presión: entre 0 y 20 bar Tasa de flujo de gas de la muestra: sin impacto |
| Presión de carga trasera | La velocidad máxima es de 0,7 MPa. |
| Otras configuraciones | Software de gestión de versiones estándar, incluida la impresión de informes y el conjunto de herramientas de conversión de humedad comúnmente utilizados |
| Las dimensiones | La longitud de la banda es igual a la longitud de la banda. |
| Peso | 27 kilos |
Principio de trabajo
El analizador KS-30CSR realiza el análisis de gases SF6 mediante una combinación de tecnologías avanzadas de detección.
En primer lugar, el instrumento extrae una pequeña muestra de gas del equipo mediante un sistema de flujo controlado. El gas entra luego en la cámara de medición donde sensores especializados analizan la composición del gas.
Elsensor de punto de rocíoEl contenido de humedad se mide detectando la temperatura a la que se produce la condensación.Sensor de pureza SF6determina la concentración del gas SF6 en relación con otros gases presentes en la muestra.
El analizador también midepresión de los gasesUna vez finalizado el proceso de medición, el sistema de bombeo de retorno incorporado devuelve el gas muestreado al equipo, minimizando el impacto ambiental.
Este proceso de medición integrado permite a los ingenieros determinar rápidamente si la calidad del gas cumple con las normas de operación.
Ventajas en comparación con los analizadores de gases convencionales
| Características | Analisador KS-30CSR | Analisador convencional |
|---|---|---|
| SF6 Medición de la pureza | ✔ | ✔ |
| Medición del punto de rocío | ✔ | ✔ |
| Función de recuperación de la bomba de gas | ✔ | ¿Qué quieres decir? |
| Diseño de campo portátil | ✔ | En el sector privado |
| Almacenamiento de datos | ✔ | En el sector privado |
La función integrada de bombeo y el diseño portátil hacen que el KS-30CSR sea particularmente adecuado para el mantenimiento de campo.
Por qué la medición del punto de rocío es importante en los sistemas SF6
La contaminación por humedad en el gas SF6 puede reducir significativamente la resistencia dieléctrica de los sistemas de aislamiento de alto voltaje.y problemas de fiabilidad a largo plazo.
El mantenimiento de un punto de rocío bajo garantiza que el gas SF6 permanezca seco y pueda proporcionar un rendimiento de aislamiento óptimo.Las pruebas periódicas con un analizador de gases SF6 fiable son, por lo tanto, una parte esencial de los programas de mantenimiento preventivo en los sistemas de energía..
Industria objetivo
El analizador de gas KS-30CSR SF6 es ampliamente utilizado por organizaciones involucradas en el funcionamiento y mantenimiento de equipos eléctricos de alto voltaje.
Los usuarios típicos incluyen:
-
Utilidades de transmisión y distribución de energía
-
Departamentos de mantenimiento de subestaciones
-
Fabricantes de interruptores de alta tensión
-
Proveedores de servicios de equipos eléctricos
-
Laboratorios de ensayo de gases industriales
Estas organizaciones se basan en un análisis preciso del gas SF6 para garantizar la fiabilidad y la seguridad de la infraestructura eléctrica.
Preguntas frecuentes
¿Cuál es el propósito de un analizador de gases SF6?
Un analizador de gases SF6 mide la pureza y el contenido de humedad del gas SF6 utilizado en equipos de alto voltaje.
¿Por qué es importante el punto de rocío para el gas SF6?
El punto de rocío indica el nivel de humedad en el gas. El exceso de humedad puede reducir la resistencia del aislamiento y dañar el equipo eléctrico.
¿Puede el analizador devolver el gas al equipo después de la prueba?
Sí, el analizador KS-30CSR incluye un sistema de bombeo que devuelve el gas de la muestra al equipo.
¿Es el analizador adecuado para el trabajo de campo de la subestación?
El diseño portátil y la estructura duradera lo hacen ideal para pruebas y mantenimiento en el sitio.
¿Con qué frecuencia debe probarse el gas SF6?
La frecuencia de las pruebas depende de los estándares de los equipos y los horarios de mantenimiento, pero muchas empresas de servicios públicos realizan inspecciones periódicas anualmente o durante un mantenimiento importante.
Descargar recursos
Para obtener más información sobre el analizador KS-30CSR, póngase en contacto con nosotros para solicitar:
-
Hoja de datos del producto
-
Manual del usuario
-
Certificado de calibración
-
Informe de ensayo
Solicitar un presupuesto
Si usted está buscando una fiableAnalisador de pureza de gas y punto de rocío SF6 para ensayos de interruptores SIG, póngase en contacto con nosotros para obtener información técnica y de precios.
