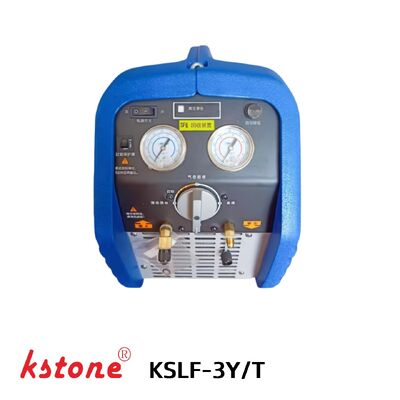

Máquina portátil de recuperación de gas SF₆ para aparamenta de media tensión de 10–35 kV
| Lugar de origen | Llevar a la fuerza |
|---|---|
| Nombre de la marca | KSTONE |
| Certificación | ISO-9001 |
| Número de modelo | Se aplicará el método de ensayo. |
| Documento | KSLF-3Y:T SF6 Recovery unit...it.pdf |
| Cantidad de orden mínima | 1 |
| Precio | $1200 |
| Detalles de empaquetado | caja del cartón de la caja de madera |
| Tiempo de entrega | 7-10 días laborables |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 1000 unidades por año |
Datos del producto
| Desplazamiento del compresor | 2,8 m³/h | Presión máxima de descarga | 5.5 MPa |
|---|---|---|---|
| Presión de succión máxima | 0,4 MPa | Presión de descarga permitida | 3,8 MPa |
| Presión de recuperación final | ≤53 kPa | Tasa de recuperación de gas | 20–30 kg/hora |
| Resaltar | Unidad portátil de recuperación de gas SF6,Sistema de recuperación de SF6 con garantía,Reciclaje portátil de gas SF6 |
||
Descripción de producto
Unidad portátil de recuperación de gas SF6 ¢ KSLF-3Y/T
Sistema de recuperación de SF6 manual compacto para interruptores de media tensión de 1035 kV
Resumen del producto
ElUnidad portátil de recuperación de gas SF6 KSLF-3Y/Tes un sistema manual de recuperación de SF6 compacto y ligero diseñado paraRecuperación in situ de SF6 de un interruptor de media tensión de 1035 kV.
Equipada con un compresor SF6 refrigerado por aire incorporado, la unidad soportaRecuperación de SF6 en fase gaseosa y líquidaEl SF6 recuperado puede transferirse directamente a una botella de gas conectada para su almacenamiento y posterior reutilización o tratamiento.
con un peso inferior a:25 kg sin incluir la botella de gasy dimensiones compactas de aproximadamente500 × 300 × 400 mm, el KSLF-3Y/T está diseñado para un transporte y operación de campo convenientes.
La unidad portátil de recuperación de SF6 es particularmente adecuada paraEquipos de servicio de campo, mantenimiento de los interruptores de media tensión y operaciones ocasionales de recuperación de SF6donde la portabilidad y la fácil implementación son importantes.
Características clave
Diseño compacto y ligero
Con un peso total de menos de 25 kg sin incluir la botella de gas, el KSLF-3Y/T puede transportarse fácilmente entre lugares de servicio.
Recuperación de gas y líquido SF6
El sistema admite tantoRecuperación de SF6 en fase gaseosa y líquida, proporcionando flexibilidad para las diferentes condiciones de servicio de los equipos de intercambio.
Diseñado para interruptores de 10 ̊35 kV
La unidad está diseñada específicamente para aplicaciones de recuperación de SF6 que involucren:Dispositivos de conmutación de media tensión de 1035 kV.
Compresor refrigerado por aire incorporado
El compresor SF6 integrado proporciona un desplazamiento de2.8 m3/hy utiliza refrigeración por aire para una operación de campo conveniente.
Transferencia directa del cilindro SF6
El SF6 recuperado se puede transferir directamente a una botella de almacenamiento conectada a través del sistema de conexión de la botella de gas.
Funcionamiento conveniente de 220 V
El KSLF-3Y/T funciona en unFuente de alimentación de 220 V, por lo que es adecuado para entornos de servicio con potencia eléctrica estándar.
Revestimiento portátil de aluminio
La carcasa compacta de aluminio proporciona protección durante el transporte, al tiempo que hace que la unidad sea conveniente para la recuperación y el mantenimiento de SF6 en el sitio.
Funciones principales
- Recuperación de gas SF6
- Recuperación de SF6 en fase gaseosa
- Recuperación de SF6 en fase líquida
- SF6 Transferencia a los cilindros de almacenamiento
- Llenado directo de botellas de gas
- Operación portátil en el lugar
- Servicio de interruptores de media tensión
Aplicaciones
La unidad portátil de recuperación de SF6 KSLF-3Y/T es adecuada para una variedad de aplicaciones de servicio y mantenimiento de campo.
Dispositivos de interrupción de media tensión de 10 ̊35 kV
Diseñados para recuperar el gas SF6 de los interruptores de media tensión durante el mantenimiento, la inspección, la reparación o el reemplazo del equipo.
Recuperación del SF6 en el sitio
Su tamaño compacto y su bajo peso hacen que la unidad sea adecuada para los técnicos de campo que necesitan transportar equipos de recuperación de SF6 entre diferentes lugares de servicio.
Mantenimiento de los interruptores
La unidad puede utilizarse para recuperar SF6 antes de abrir o dar servicio a equipos eléctricos aislados con SF6.
SF6 Transferencia de gas
El SF6 recuperado puede transferirse directamente a una botella de gas conectada para su almacenamiento.
Operaciones de servicio de campo
El KSLF-3Y/T es especialmente adecuado paraoperaciones de recuperación de SF6 ocasionales o móvilesen lugar de una recuperación continua de talleres de gran volumen.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | Se aplicará el procedimiento siguiente: |
| Tipo de producto | Unidad portátil de recuperación de gas SF6 |
| Aplicación | Dispositivos de interrupción de media tensión de 10 ̊35 kV |
| Tipo de recuperación | Recuperación de SF6 en fase gaseosa y en fase líquida |
| Deslocamiento del compresor | 2.8 m3/h |
| Presión máxima de descarga | 5.5 MPa |
| Presión máxima de succión | 0.4 MPa |
| Presión de descarga admisible | 3.8 MPa |
| Presión de recuperación final | ≤ 53 kPa |
| Tasa de recuperación del gas | 20-30 kg/h |
| Tasa de recuperación de líquidos | 7080 kg/h |
| Método de enfriamiento | Con refrigeración por aire |
| Fuente de alimentación | Las demás: |
| El poder | 1 kW |
| Nivel de ruido | ≤ 60 dB |
| Peso | < 25 kg, sin incluir la botella de gas |
| Las dimensiones | Aproximadamente 500 × 300 × 400 mm |
Configuración del sistema
Compresor SF6 incorporado
El KSLF-3Y/T está equipado con un compresor SF6 refrigerado por aire incorporado con un desplazamiento de2.8 m3/hLas opciones de compresores domésticos están disponibles, y las configuraciones de compresores importados se pueden proporcionar de acuerdo con los requisitos del cliente.
Sistema de recuperación SF6
El sistema de recuperación soporta tantoRecuperación de SF6 en fase gaseosa y líquida, lo que permite a la unidad manejar diferentes condiciones de recuperación durante el mantenimiento del equipo de interrupción.
Sistema de conexión del cilindro de gas
El sistema de conexión del cilindro de gas permite transferir el SF6 recuperado directamente a un cilindro de almacenamiento conectado.
Línea de conexión de los interruptores
La manguera y la interfaz de conexión del interruptor se pueden personalizar de acuerdo con los requisitos de conexión del interruptor del cliente.
Revestimiento portátil de aluminio
La bolsa de aluminio compacta ofrece una solución conveniente para el transporte de equipos y el funcionamiento en el lugar.
Accesorios estándar
| Punto de trabajo | Especificación | Cuánto tiempo |
|---|---|---|
| Compresor incorporado | Presión máxima 3,5 MPa; desplazamiento 2,8 m3/h | 1 |
| manguera de conexión del interruptor | Personalizado de acuerdo con los requisitos del cliente | 1 |
| manguera de conexión del cilindro de gas | Configuración estándar | 1 |
| El aluminio Carrying Case | Revestimiento de protección portátil | 1 |
Nota:Las mangueras de conexión y las interfaces se pueden personalizar de acuerdo con las especificaciones del interruptor y del cilindro de gas del cliente.
¿Por qué elegir el KSLF-3Y/T?
Para las aplicaciones de campo, no siempre es necesario un gran sistema de recuperación de SF6.Unidad portátil de recuperación de gas SF6 KSLF-3Y/TProporciona una solución más compacta para los equipos de mantenimiento que trabajan con interruptores de media tensión.
Su diseño ligero, fuente de alimentación de 220 V, compresor incorporado y capacidad de recuperación de gas/líquido lo hacen adecuado para aplicaciones donde:movilidad, despliegue rápido y transporte convenienteson requisitos clave.
En comparación con los sistemas de recuperación de SF6 más grandes orientados al taller, el KSLF-3Y/T está destinado principalmente aoperaciones de recuperación in situ y ocasionales.
Recuperación portátil de SF6 para el servicio de campo
Los equipos de interrupción aislados con SF6 requieren un manejo adecuado del gas durante el mantenimiento y el servicio.La recuperación de SF6 antes de abrir el equipo ayuda a evitar la liberación innecesaria de gas y permite transferir el gas recuperado a un cilindro de almacenamiento..
El KSLF-3Y/T proporciona una solución portátil para estas operaciones, en particular paraDispositivos de conmutación de media tensión de 1035 kV.
Para instalaciones GIS más grandes, volúmenes de recuperación más altos o aplicaciones que requieren funciones automáticas de recuperación, aspiración, llenado y purificación,KSTONE puede proporcionar sistemas de servicio y recuperación de SF6 personalizados más grandes.
Preguntas frecuentes
¿Qué es la unidad portátil de recuperación de gas SF6 KSLF-3Y/T?
El KSLF-3Y/T es una unidad de recuperación de gas SF6 manual compacta diseñada para la recuperación in situ de SF6 a partir de un interruptor de media tensión de 10?? 35 kV. Soporta tanto la recuperación de fase gaseosa como de fase líquida.
¿Para qué rango de tensión de los interruptores está diseñado el KSLF-3Y/T?
La unidad está diseñada principalmente paraDispositivos de interrupción SF6 de 10 ̊35 kV de media tensión.
¿Puede el KSLF-3Y/T recuperar el SF6 líquido?
Sí, la unidad soporta ambosRecuperación de SF6 en fase gaseosa y líquidaLa tasa de recuperación de líquido especificada es7080 kg/h.
¿Cuál es la tasa de recuperación del gas SF6?
La tasa de recuperación del gas es de aproximadamente20-30 kg/h, dependiendo de las condiciones de funcionamiento.
¿Qué tan portátil es el KSLF-3Y/T?
La unidad pesa menos de25 kg sin incluir la botella de gasy tiene unas dimensiones aproximadas de500 × 300 × 400 mm, por lo que es adecuado para el transporte de campo.
¿Puede el SF6 recuperado transferirse directamente a una botella de gas?
Sí, el KSLF-3Y/T está equipado con un sistema de conexión de botellas de gas para transferencia y almacenamiento directo de SF6 recuperado.
¿Se puede personalizar la manguera de conexión del interruptor?
Sí, la manguera de conexión y la interfaz del interruptor se pueden personalizar de acuerdo con los requisitos de conexión del interruptor del cliente.
¿Es el KSLF-3Y/T adecuado para el funcionamiento continuo en el taller?
El KSLF-3Y/T está diseñado principalmente paraServicio de campo portátil y operaciones ocasionales de recuperación de SF6Para aplicaciones continuas o de gran volumen en talleres, KSTONE puede proporcionar sistemas de recuperación y servicio de SF6 más grandes.
¿El KSLF-3Y/T incluye la purificación de SF6?
El KSLF-3Y/T está diseñado principalmente paraRecuperación y transferencia de SF6y no incluye un sistema de purificación de gases SF6 dedicado.
Equipo de manipulación de gas SF6 relacionado
- SF6 Sistemas de recuperación y recarga de gas
- Sistemas de recuperación de SF6 totalmente automáticos
- Equipo de purificación de gases SF6
- Sistemas de bombeo de vacío SF6
- Detectores de fugas de gas SF6
- Analisadores de gas SF6
Solicitar una solución portátil de recuperación de SF6
Necesito unaunidad portátil de recuperación de gas SF6 para un interruptor de 10 ̊35 kV?
Póngase en contacto con KSTONE con su modelo de interruptor, interfaz de conexión SF6, método de recuperación requerido y requisitos de alimentación.Podemos recomendar una configuración adecuada y personalizar las mangueras de conexión y accesorios de acuerdo con su aplicación.
