Carro de servicio SF6 totalmente automático para recuperación, aspiración y carga
| Lugar de origen | Llevar a la fuerza |
|---|---|
| Nombre de la marca | KSTONE |
| Certificación | ISO-9001 |
| Número de modelo | KSLH-30WY/20-63-300MZ |
| Documento | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| Cantidad de orden mínima | 1 |
| Precio | $40000-$50000 |
| Detalles de empaquetado | caja del cartón de la caja de madera |
| Tiempo de entrega | 45 dias |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 100 unidades por año |
Datos del producto
| Presión inicial de recuperación | 0,8MPa | Presión final de recuperación | ≤1kPa |
|---|---|---|---|
| Tiempo de recuperación por 1 m³ | ≤0,3 h/m³ | Vacío definitivo | ≤10 Pa |
| Retención de vacío | ≤400 Pa aumento después de 24 h desde 133 Pa | Volumen del recipiente de almacenamiento | 300 L |
| Resaltar | carro de servicio SF6 totalmente automático,Sistema de recuperación de SF6 con aspiración,Carro de carga SF6 para el servicio |
||
Descripción de producto

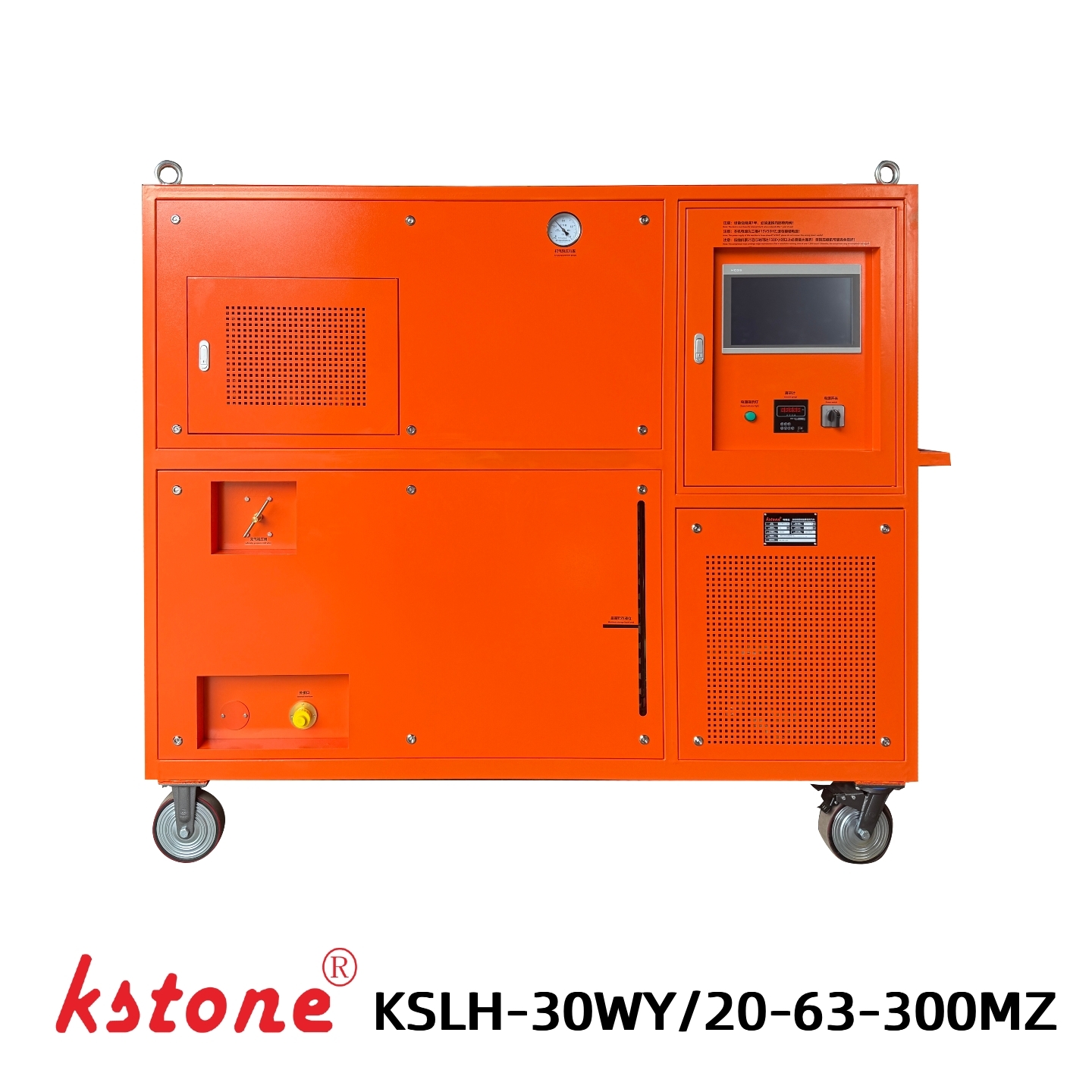

Carro de Servicio SF₆ Totalmente Automático para Recuperación, Vacío y Carga – KSLH-30WY/20-63-300MZ
Sistema Integrado de Recuperación, Vacío, Carga, Almacenamiento y Secado de Gas SF₆ con Depósito de Almacenamiento de 300 L
Descripción General del Producto
El Carro de Servicio SF₆ Totalmente Automático KSLH-30WY/20-63-300MZ es un sistema integrado de manejo de gas SF₆ diseñado para la recuperación, vacío, carga, almacenamiento, llenado de cilindros y secado de gas SF₆ durante la fabricación, instalación, puesta en marcha y mantenimiento de equipos eléctricos con SF₆.
El sistema adopta un principio de licuefacción a alta presión. Durante la recuperación de SF₆, el gas se comprime a una presión más alta y se licúa para un almacenamiento o transferencia eficientes a cilindros de gas. Un sistema de filtración y secado incorporado ayuda a eliminar la humedad y los contaminantes del gas SF₆ recuperado.
Equipado con un sistema de control PLC con pantalla táctil, el carro de servicio proporciona modos de operación automáticos para vacío, recuperación de SF₆, carga equilibrada y carga asistida por compresor. El flujo del proceso y el estado de operación se pueden mostrar directamente en la pantalla táctil, simplificando la operación y reduciendo la intervención manual.
El sistema utiliza un diseño refrigerado por aire y una configuración móvil de empuje manual, lo que permite la operación sin una fuente de agua externa.
Con un depósito de almacenamiento de 300 L, un compresor de SF₆ de 30 m³/h y una bomba de vacío de 63 m³/h, el KSLH-30WY/20-63-300MZ es adecuado para aplicaciones profesionales de manejo de gas SF₆ que involucran GIS, interruptores automáticos y otros equipos eléctricos aislados con SF₆.
Características Principales
Control PLC Totalmente Automático
El sistema de control PLC integrado proporciona modos de operación automáticos para vacío, recuperación, carga equilibrada y carga asistida por compresor. El flujo del proceso y los parámetros de operación se muestran en la pantalla táctil.
Licuefacción de SF₆ a Alta Presión
El sistema utiliza tecnología de licuefacción a alta presión para convertir el gas SF₆ recuperado en líquido para un almacenamiento eficiente, mejorando la eficiencia de recuperación y reduciendo los requisitos de volumen de almacenamiento.
Recuperación, Vacío y Carga de SF₆ Integrados
Un carro de servicio combina múltiples funciones esenciales de manejo de SF₆, incluyendo recuperación de gas, evacuación por vacío, carga, almacenamiento y llenado de cilindros.
Depósito de Almacenamiento de SF₆ de 300 L
El depósito de almacenamiento integrado tiene un volumen nominal de 300 L y una capacidad de almacenamiento de SF₆ líquido de hasta 300 kg, proporcionando almacenamiento a bordo durante las operaciones de servicio.
Sistema de Vacío de Alta Capacidad
El sistema está equipado con una bomba de vacío de 63 m³/h con un vacío final de ≤10 Pa para la evacuación de equipos eléctricos con SF₆ antes de la carga de gas.
Secado y Purificación de Gas
Se incorpora un sistema de filtración y secado en el proceso de recuperación de SF₆. El filtro desecante autorregenerable utiliza regeneración por activación de calentamiento al vacío, ayudando a mantener el rendimiento de secado del sistema.
Diseño Móvil Refrigerado por Aire
La configuración refrigerada por aire elimina la necesidad de una fuente de agua externa. La estructura móvil de empuje manual permite mover el carro de servicio convenientemente por las áreas de servicio y mantenimiento.
Funciones Principales
- Recuperación Totalmente Automática de Gas SF₆
- Evacuación por Vacío de SF₆
- Carga de Gas SF₆
- Carga a Presión Equilibrada
- Carga Asistida por Compresor
- Almacenamiento de Gas SF₆
- Llenado de Cilindros de SF₆
- Filtración de Gas SF₆
- Secado de Gas SF₆
- Purificación de Gas SF₆
- Filtración Desecante Autorregenerable
- Control PLC con Pantalla Táctil
Aplicaciones
El KSLH-30WY/20-63-300MZ está diseñado para operaciones de manejo de gas SF₆ asociadas con la fabricación, instalación, puesta en marcha y mantenimiento de equipos eléctricos.
Mantenimiento de GIS
El sistema se puede utilizar para recuperar SF₆ antes del mantenimiento de GIS y evacuar el equipo antes de rellenarlo con gas SF₆.
Interruptores Automáticos SF₆
Adecuado para recuperación, vacío y carga de gas SF₆ durante la instalación, mantenimiento y servicio de interruptores automáticos.
Fabricación de Equipos Eléctricos SF₆
Las funciones integradas de recuperación, vacío y carga hacen que el sistema sea adecuado para el manejo de gas SF₆ durante la producción y el ensamblaje de equipos eléctricos aislados con SF₆.
Instalación y Puesta en Marcha de Equipos
El carro de servicio se puede utilizar para evacuación por vacío y llenado de SF₆ durante la instalación y puesta en marcha de GIS y otros equipos aislados con SF₆.
Recuperación y Almacenamiento de Gas SF₆
El SF₆ recuperado se puede licuar y almacenar en el depósito de almacenamiento integrado de 300 L o transferir a cilindros de gas.
Reutilización y Tratamiento de Gas SF₆
El sistema de filtración y secado ayuda a acondicionar el gas SF₆ recuperado antes de su posterior almacenamiento o reutilización, dependiendo de la calidad del gas y los requisitos de la aplicación.
Especificaciones Técnicas
Rendimiento del Sistema
| Parámetro | Especificación |
|---|---|
| Modelo | KSLH-30WY/20-63-300MZ |
| Tipo de Sistema | Totalmente Automático, Licuefacción a Alta Presión, Refrigerado por Aire, Móvil |
| Temperatura Ambiente de Operación | -10°C a 40°C |
| Presión Inicial de Recuperación | 0.8 MPa |
| Presión Final de Recuperación | ≤1 kPa |
| Tiempo de Recuperación por 1 m³ | ≤0.3 h/m³ |
| Presión Inicial de Carga | ≤133 Pa |
| Presión Final de Carga | 0.7 MPa |
| Tiempo de Carga por 1 m³ | ≤0.15 h/m³ |
| Tiempo de Vacío | ≤0.45 h/m³ de 0.1 MPa a 133 Pa |
| Vacío Final | ≤10 Pa |
| Retención de Vacío | Aumento de ≤400 Pa después de 24 h desde 133 Pa |
| Tasa de Fugas Anual | ≤0.5% |
| Contenido de Humedad del SF₆ Recuperado | ≤60 ppm/V |
| Método de Almacenamiento | Líquido |
| Presión de Almacenamiento | 3.9 MPa |
| Volumen del Depósito de Almacenamiento | 300 L |
| Capacidad de Almacenamiento de Líquido | 300 kg |
| Método de Licuefacción | Licuefacción a Alta Presión |
| Regeneración del Desecante | Activación por Calentamiento al Vacío |
| Suministro de Energía | Trifásico, 4 hilos, 415 V, 50 Hz |
| Potencia Total | ≤18 kW |
| Nivel de Ruido | ≤75 dB(A) |
| Peso del Equipo | ≤1,000 kg |
Compresor de SF₆
El KSLH-30WY/20-63-300MZ está equipado con un compresor de SF₆ semi-hermético y refrigerado por aire diseñado para la recuperación y licuefacción de SF₆ a alta presión.
| Parámetro | Especificación |
|---|---|
| Tipo de Compresor | Semi-Hermético, Refrigerado por Aire |
| Desplazamiento Teórico | 30 m³/h |
| Presión Máxima de Descarga | 5 MPa |
| Presión de Descarga Permisible | 4.7 MPa |
| Presión Mínima de Succión Permisible | 53 kPa |
| Presión Máxima de Succión Permisible | 0.3 MPa |
| Temperatura Máxima de Descarga | 130°C |
| Potencia | 11 kW |
| Suministro de Energía | Trifásico, 415 V, 50 Hz |
Sistema de Bombeo de Vacío
El sistema incorpora un sistema de bombeo de vacío de alta capacidad para la evacuación de equipos eléctricos con SF₆ antes de la carga de gas.
| Parámetro | Especificación |
|---|---|
| Velocidad de Bombeo | 63 m³/h |
| Vacío Final | ≤10 Pa |
| Aceite Lubricante | PRO100 |
| Potencia | 2.2 kW |
| Suministro de Energía | Trifásico, 415 V, 50 Hz |
Bomba de Vacío sin Aceite
Se incorpora una bomba de vacío sin aceite adicional al sistema.
| Parámetro | Especificación |
|---|---|
| Velocidad de Bombeo | 20 m³/h |
| Vacío Final | ≤10 Pa |
| Aceite Lubricante | Ninguno |
| Potencia | 3 kW |
| Suministro de Energía | Trifásico, 415 V, 50 Hz |
Depósito de Almacenamiento de SF₆
El depósito de almacenamiento integrado permite almacenar el SF₆ recuperado en forma líquida después del proceso de licuefacción a alta presión.
| Parámetro | Especificación |
|---|---|
| Categoría del Depósito | Clase II |
| Presión de Diseño | 3.9 MPa |
| Material | Acero al Carbono |
| Temperatura de Diseño | 100°C |
| Volumen del Depósito de Almacenamiento | 300 L |
| Capacidad de Almacenamiento | 300 kg |
Principio de Funcionamiento
El KSLH-30WY/20-63-300MZ combina un compresor de SF₆, un sistema de bombeo de vacío, un depósito de almacenamiento, un sistema de filtración y secado, válvulas e instrumentos de medición en un único carro de servicio integrado.
Durante la recuperación de SF₆, el compresor extrae gas SF₆ del equipo eléctrico y lo comprime a alta presión. Basándose en las características de presión-temperatura del SF₆, el gas comprimido se licúa y se transfiere al depósito de almacenamiento o a un cilindro de gas conectado.
Durante el proceso de recuperación, el sistema de filtración y secado ayuda a eliminar la humedad y los contaminantes particulados del gas SF₆ recuperado.
Para la vacío, el sistema de bombeo de vacío evacúa el aire y el gas residual del equipo eléctrico antes de la carga de SF₆.
Para la carga, el sistema proporciona dos modos de carga automáticos:
- Carga Equilibrada utilizando la presión del depósito de almacenamiento
- Carga Asistida por Compresor para aplicaciones que requieren mayor presión de carga
Esta configuración integrada permite que un solo carro de servicio realice las principales operaciones de manejo de gas SF₆ requeridas durante el servicio de equipos eléctricos.
Modos de Operación Automáticos
El sistema de control PLC proporciona cuatro modos de operación automáticos principales.
Vacío
El sistema de vacío evacúa el equipo eléctrico conectado al nivel de vacío requerido antes de la carga de SF₆.
Recuperación de SF₆
El gas SF₆ se recupera del equipo eléctrico conectado y se licúa para su almacenamiento.
Carga Equilibrada
El SF₆ se carga en el equipo eléctrico utilizando la presión disponible en el depósito de almacenamiento.
Carga Asistida por Compresor
El compresor de SF₆ proporciona presión adicional durante la carga cuando la presión del depósito de almacenamiento por sí sola es insuficiente.
Sistema de Control
La interfaz de pantalla táctil PLC proporciona una visualización clara del flujo del proceso del sistema y el estado de operación.
Los parámetros de operación ajustables incluyen:
- Valor de Parada de Vacío
- Retardo de Parada de Vacío
- Configuración de Protección del Compresor
- Configuración de Terminación de Carga
- Retardo de Terminación de Carga
- Configuración de Terminación de Recuperación
- Retardo de Terminación de Recuperación
El sistema también proporciona una interfaz de operación manual para el control individual de válvulas y componentes cuando sea necesario.
Sistema de Filtración y Secado de Gas SF₆
El KSLH-30WY/20-63-300MZ incluye un sistema de filtración y secado para acondicionar el gas SF₆ recuperado.
El sistema utiliza un filtro desecante autorregenerable. El desecante se puede regenerar mediante activación por calentamiento al vacío, reduciendo la necesidad de reemplazo frecuente del medio de secado.
El contenido de humedad especificado del SF₆ recuperado es ≤60 ppm/V bajo las condiciones de prueba indicadas.
Accesorios Estándar
| N.o | Nombre y Especificación | Unidad | Cantidad |
|---|---|---|---|
| 1 | Carro de Recuperación, Vacío y Carga Totalmente Automático | Juego | 1 |
| 2 | Manual de Usuario | Copia | 1 |
| 3 | Certificado de Conformidad | Copia | 1 |
| 4 | Manguera de goma trenzada de alambre de acero de doble capa M27×1.5×5(m), un extremo con conector de cilindro de válvula de bola, un extremo con conector autosellante DN20 | Pieza | 1 |
| 5 | Manguera de goma trenzada de alambre de acero de doble capa M27×1.5×10(m), ambos extremos con conectores autosellantes DN20 | Pieza | 1 |
| 6 | Junta de sellado M36×2 | Pcs | 5 |
| 7 | Junta de sellado M27×1.5 | Pcs | 10 |
| 8 | Cable de alimentación | m | 10 |
Nota: Las mangueras de conexión, conectores y adaptadores se pueden personalizar según los equipos eléctricos con SF₆ y las interfaces de cilindros de gas del cliente.
¿Por qué elegir KSLH-30WY/20-63-300MZ?
Un Sistema para un Servicio Completo de SF₆
Recuperación, vacío, carga, almacenamiento, llenado de cilindros, filtración y secado se integran en un único carro de servicio móvil.
Operación Automática
El sistema de control PLC simplifica la operación de procesos complejos de manejo de SF₆ y permite a los usuarios seleccionar diferentes modos de operación automáticos.
Recuperación de SF₆ de Alta Eficiencia
El principio de licuefacción a alta presión permite licuar el SF₆ recuperado para un almacenamiento y transferencia eficientes.
Gran Capacidad de Almacenamiento de 300 L
El depósito de almacenamiento integrado de 300 L proporciona una capacidad considerable a bordo para el SF₆ recuperado.
Alto Rendimiento de Vacío
Con una bomba de vacío de 63 m³/h y un vacío final de ≤10 Pa, el sistema es adecuado para la evacuación por vacío antes de la carga de SF₆.
No se Requiere Fuente de Agua Externa
El diseño refrigerado por aire elimina la necesidad de un suministro de agua de refrigeración, lo que hace que el carro de servicio sea más conveniente para aplicaciones de campo.
Preguntas Frecuentes
¿Qué es un carro de servicio SF₆ totalmente automático?
Un carro de servicio SF₆ totalmente automático es un sistema integrado utilizado para la recuperación, vacío, carga, almacenamiento de gas SF₆ y operaciones de tratamiento de gas relacionadas. Combina compresores, bombas de vacío, depósitos de almacenamiento, válvulas, instrumentos y sistemas de control en una sola unidad móvil.
¿Qué funciones proporciona el KSLH-30WY/20-63-300MZ?
El sistema proporciona funciones de recuperación, vacío, carga, almacenamiento, llenado de cilindros, filtración, secado y purificación de SF₆.
¿Cuánto SF₆ puede contener el depósito de almacenamiento?
El depósito de almacenamiento integrado tiene un volumen de 300 L y una capacidad de almacenamiento especificada de SF₆ líquido de 300 kg.
¿Cuál es la capacidad de recuperación de SF₆?
El sistema utiliza un compresor de SF₆ de 30 m³/h. Bajo las condiciones de operación especificadas, el tiempo de recuperación es ≤0.3 h/m³.
¿Qué nivel de vacío puede alcanzar el sistema?
El sistema de vacío tiene un vacío final de ≤10 Pa.
¿Qué tan rápido puede el sistema evacuar equipos eléctricos con SF₆?
El tiempo de vacío especificado es ≤0.45 h/m³ de 0.1 MPa a 133 Pa, sujeto al volumen real del equipo y las condiciones de operación.
¿Puede el KSLH-30WY/20-63-300MZ cargar SF₆ de vuelta en equipos eléctricos?
Sí. El sistema proporciona modos de carga equilibrada y carga asistida por compresor.
¿Puede el sistema llenar SF₆ en cilindros de gas?
Sí. El carro de servicio admite la transferencia de SF₆ y el llenado de cilindros.
¿El sistema incluye secado y purificación de SF₆?
Sí. El sistema incorpora componentes de filtración y secado, incluido un filtro desecante autorregenerable. El contenido de humedad especificado del SF₆ recuperado es ≤60 ppm/V.
¿El carro de servicio SF₆ requiere agua de refrigeración?
No. El sistema utiliza un diseño refrigerado por aire, por lo que no se requiere una fuente externa de agua de refrigeración.
¿Se puede personalizar el equipo?
Sí. KSTONE puede personalizar mangueras de conexión, adaptadores, interfaces, capacidad de almacenamiento, suministro de energía y otras configuraciones del sistema según los requisitos del equipo SF₆ y la aplicación del cliente.
Equipos Relacionados para Manejo de Gas SF₆
Para diferentes requisitos de manejo de gas SF₆, KSTONE también ofrece:
- Unidades de Recuperación de Gas SF₆
- Sistemas de Recuperación y Relleno de SF₆ Totalmente Automáticos
- Sistemas de Recuperación y Purificación de Gas SF₆
- Sistemas de Bombeo de Vacío de SF₆
- Analizadores de Gas SF₆
- Detectores de Fugas de SF₆
- Sistema de Gas Mixto SF₆/N₂
Solicitar una Solución de Carro de Servicio SF₆
¿Busca un sistema de recuperación, vacío y carga de SF₆ totalmente automático para GIS, interruptores automáticos u otros equipos eléctricos aislados con SF₆?
Póngase en contacto con KSTONE con el nivel de voltaje de su equipo, la capacidad de gas SF₆, la capacidad de almacenamiento requerida, la interfaz de conexión y los requisitos de suministro de energía. Nuestro equipo técnico puede recomendar una configuración de carro de servicio SF₆ adecuada para su aplicación.
KSTONE – Fabricante de Equipos de Manejo y Prueba de Gas SF₆
Productos recomendados
