Sistema de manipulación de gas SF6 de alta capacidad diseñado para la recuperación, almacenamiento, bombeo al vacío, llenado y tratamiento

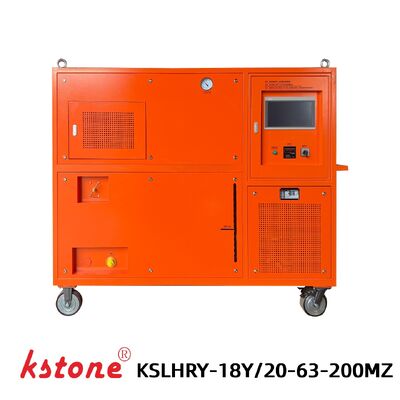

Dispositivo de Recuperación de Gas SF6 KSLHRY-18Y/20-63-200MZ(415V)

Sistema de Recuperación de Gas SF6 de Licuefacción a Alta Presión con Tanque de Almacenamiento de 600L

El Dispositivo de Recuperación de Gas SF6 KSTONE KSLHRY-18Y/20-63-200MZ(415V) es un sistema de manejo de gas SF6 de alta resistencia diseñado para la recuperación, almacenamiento, bombeo de vacío, llenado y tratamiento de gas hexafluoruro de azufre (SF6) de GIS, interruptores automáticos y otros equipos eléctricos aislados con SF6.

Utilizando un método de recuperación por licuefacción a alta presión, el sistema comprime el SF6 a alta presión y lo convierte en forma líquida para un almacenamiento eficiente. Integra un compresor de SF6, una bomba de vacío, un tanque de almacenamiento de 600L, un sistema de filtración y un sistema de secado en una unidad móvil.

Con control de pantalla táctil PLC, refrigeración por aire y una capacidad de almacenamiento de 600L, este sistema de recuperación de gas SF6 es adecuado para fabricantes de equipos eléctricos, subestaciones, compañías eléctricas y aplicaciones de mantenimiento de SF6 que requieren manejo de gas de alta capacidad.

Características Principales

Recuperación por Licuefacción a Alta Presión

El compresor de SF6 utiliza tecnología de licuefacción a alta presión para convertir el SF6 recuperado en forma líquida para un almacenamiento y llenado de cilindros eficientes.

Capacidad de Almacenamiento de SF6 de 600L

El recipiente de almacenamiento de 600L integrado admite el almacenamiento de SF6 tanto en gas como en líquido y proporciona suficiente capacidad para operaciones de recuperación de SF6 a gran escala.

Manejo Multifuncional de Gas SF6

Un sistema integra:

• Recuperación de gas SF6
• Almacenamiento de gas SF6
• Bombeo de vacío
• Llenado de gas SF6
• Llenado de cilindros de SF6
• Filtración de gas
• Secado de gas

Control Automático PLC

La interfaz de pantalla táctil PLC proporciona un sistema de control intuitivo con modos de operación dedicados para bombeo de vacío, recuperación, llenado y llenado de cilindros.

Sistema de Secado Autorregenerativo

El filtro de secado incorporado utiliza regeneración por activación de calentamiento al vacío, lo que permite que el sistema de secado se regenere para un funcionamiento repetido.

Diseño Móvil y Refrigerado por Aire

El sistema utiliza refrigeración por aire y no requiere una fuente de agua externa, lo que lo hace adecuado para operaciones de servicio y mantenimiento en campo.

Tratamiento de Gas SF6

Durante el proceso de recuperación, el sistema integrado de filtración y secado ayuda a eliminar la humedad y las partículas sólidas del gas SF6 recuperado.

Funciones Principales

Recuperación y Almacenamiento de Gas SF6

El sistema recupera gas SF6 de equipos eléctricos y lo almacena en el recipiente de almacenamiento integrado de 600L. La licuefacción a alta presión mejora la eficiencia del almacenamiento.

Bombeo de Vacío

Se proporciona una bomba de vacío dedicada para evacuar equipos eléctricos de SF6 antes del llenado de gas o la puesta en servicio.

Llenado de Gas SF6

El SF6 almacenado puede transferirse de nuevo a la aparamenta a través del sistema de llenado. La presión de llenado se puede controlar a través de la válvula reductora de presión.

Llenado de Cilindros de SF6

El compresor de alta presión permite transferir el SF6 recuperado a cilindros de SF6 externos.

El llenado de cilindros de SF6 es una operación técnica y solo debe ser realizado por personal capacitado siguiendo los procedimientos de seguridad aplicables.

Filtración y Secado

El circuito de recuperación incorpora filtración y un sistema de secado regenerativo para ayudar a mantener la calidad del SF6 recuperado durante el manejo.

Especificaciones Técnicas

Parámetro	Especificación
Modelo	KSLHRY-18Y/20-63-200MZ(415V)
Tipo	Licuefacción a alta presión, refrigerado por aire, móvil
Temperatura Ambiente	-10°C a 40°C
Presión Inicial de Recuperación	≤ 10 bar
Presión Final de Recuperación	≤ 0 MPa
Presión Inicial de Llenado	≤ 133 Pa
Presión Final de Llenado	≤ 10 bar
Vacío Último	≤ 2 × 10⁻³ mbar
Tasa de Fuga Anual	≤ 0.5%
Humedad del SF6 Recuperado	≤ 60 ppm/V
Contenido de Aceite del SF6 Recuperado	0 ppm
Modo de Almacenamiento	Gas / Líquido
Presión del Tanque de Almacenamiento	50 bar
Volumen del Tanque de Almacenamiento	600 L
Capacidad de Almacenamiento de Líquido	600 kg
Método de Licuefacción	Licuefacción a alta presión
Regeneración del Filtro de Secado	Regeneración por activación de calentamiento al vacío
Suministro de Energía	3 Fases, 415V, 50Hz
Potencia Total	≤ 15 kW
Nivel de Ruido	≤ 75 dB(A)
Peso del Equipo	≤ 600 kg

Compresor de SF6

Parámetro	Especificación
Tipo de Compresor	Pistón refrigerado por aire
Desplazamiento Teórico	6 m³/h
Presión Máxima de Descarga	30 bar
Presión de Descarga Permitida	28 bar
Presión Mínima de Succión Permitida	50 mbar
Presión Máxima de Succión Permitida	5 bar
Temperatura Máxima de Escape	130°C
Potencia del Compresor	2.2 kW

Bomba de Vacío

Parámetro	Especificación
Velocidad de Bombeo	40 m³/h
Vacío Último	≤ 0.1 mbar
Potencia	2.2 kW

Tanque de Almacenamiento

Parámetro	Especificación
Categoría del Contenedor	Tipo II
Presión de Diseño	39 bar
Temperatura de Diseño	100°C
Volumen	600 L
Capacidad de Almacenamiento de Líquido	600 kg

Principio de Funcionamiento

El KSLHRY-18Y/20-63-200MZ(415V) combina un compresor de SF6, bomba de vacío, recipiente de almacenamiento, sistema de filtración, sistema de secado, válvulas e instrumentos de medición.

Durante la recuperación de SF6, el compresor aumenta la presión del gas recuperado. Basado en las características de presión-temperatura del SF6, el gas se licúa bajo condiciones de alta presión y se almacena en el recipiente de almacenamiento de 600L.

Al mismo tiempo, el sistema de filtración y secado ayuda a eliminar humedad y partículas sólidas durante el manejo del gas.

Posteriormente, el sistema puede utilizar el SF6 almacenado para el llenado de gas o transferir SF6 a cilindros externos a través del circuito de llenado de alta presión.

Control Automático PLC

El sistema de control de pantalla táctil PLC proporciona modos de operación dedicados para diferentes procedimientos de manejo de SF6.

Modos de Operación Automática

• Bombeo de Vacío
• Recuperación de SF6
• Llenado de SF6
• Almacenamiento a Llenado de Cilindro
• Recuperación de Tubería de Cilindro

El sistema también proporciona una interfaz de operación manual para el control individual de válvulas y componentes durante la puesta en servicio y el mantenimiento.

El KSLHRY-18Y/20-63-200MZ(415V) es adecuado para el manejo de gas SF6 durante:

• Instalación y puesta en servicio de GIS
• Mantenimiento de GIS
• Servicio de interruptores automáticos de SF6
• Mantenimiento de subestaciones
• Fabricación de equipos eléctricos de SF6
• Recuperación y almacenamiento de gas SF6
• Llenado de cilindros de SF6
• Reemplazo y revisión de equipos eléctricos

Es particularmente adecuado para aplicaciones que requieren almacenamiento de SF6 de gran capacidad y funciones completas de manejo de gas.

El paquete estándar incluye:

• 1 × Dispositivo de Recuperación de Gas SF6
• 1 × Manual de Usuario
• 1 × Certificado de Conformidad
• 1 × Manguera de acero trenzado de doble capa de 5 m con conector de sellado automático DN20 y conector de válvula de bola para cilindro
• 1 × Manguera de caucho trenzado de acero de doble capa de 10 m con conectores de sellado automático DN20
• 10 × Juntas de sellado M27 × 1.5
• 10 × Juntas de sellado M36 × 2
• 1 × Adaptador de rosca hembra M36 × 2 a rosca macho M27 × 1.5
• 1 × Llave inglesa
• 1 × Cubierta impermeable

Las mangueras, conectores y adaptadores también se pueden personalizar según la interfaz GIS, de interruptor automático o de equipo de SF6 del cliente.

KSTONE se especializa en equipos de recuperación, manejo, prueba y tratamiento de gas SF6 para aplicaciones de transmisión y distribución de energía.

Nuestros sistemas de recuperación de gas SF6 están diseñados para diferentes capacidades de equipo y requisitos operativos, desde unidades de recuperación portátiles hasta sistemas automáticos de servicio de SF6 de gran capacidad.

Para proyectos que requieren configuraciones personalizadas, KSTONE puede proporcionar soluciones basadas en:

• Capacidad de gas SF6
• Velocidad de recuperación
• Volumen del tanque de almacenamiento
• Suministro de energía
• Requisitos de vacío
• Requisitos de llenado de gas
• Interfaces GIS y de interruptor automático
• Operación automática o manual

Contacte a KSTONE para discutir sus requisitos de recuperación de gas SF6.

Para una solución completa de manejo de gas SF6, también puede estar interesado en:

Sistemas de Recuperación de Gas SF6
Explore diferentes configuraciones de recuperación, vacío, llenado y almacenamiento.

Analizadores de Gas SF6
Mida la pureza, humedad y productos de descomposición del SF6 después del mantenimiento o la recuperación de gas.

Detectores de Fugas de SF6
Localice fugas de SF6 de GIS, interruptores automáticos, válvulas y otros equipos de SF6.

Sistemas de Bombeo de Vacío SF6
Soluciones de vacío dedicadas para evacuar equipos eléctricos de SF6.

Equipos de Mezcla y Carga de Gas SF6/N₂
Para aplicaciones que requieren mezcla y llenado controlado de gas SF6/N₂.

Está diseñado para recuperar, almacenar, vaciar, llenar y manejar gas SF6 de GIS, interruptores automáticos y otros equipos eléctricos aislados con SF6.

El sistema está equipado con un tanque de almacenamiento de 600L con una capacidad de almacenamiento de líquido declarada de hasta 600 kg.

Sí. El sistema utiliza el compresor de SF6 de alta presión para transferir el SF6 recuperado a cilindros externos.

No. Utiliza un diseño refrigerado por aire y no requiere una fuente de agua externa.

Sí. El sistema utiliza control de pantalla táctil PLC y proporciona modos de operación automática para bombeo de vacío, recuperación, llenado y llenado de cilindros.

Sí. Las mangueras, adaptadores y conectores se pueden configurar según la interfaz GIS o de interruptor automático del cliente.

La configuración estándar utiliza suministro de energía trifásico de 415V, 50Hz.

¿Busca un sistema de recuperación de gas SF6 de 600L para mantenimiento de GIS, servicio de interruptores automáticos o aplicaciones de subestaciones?

Envíenos el voltaje de su equipo, la cantidad de gas SF6, la capacidad de almacenamiento requerida, el suministro de energía y la interfaz de conexión. KSTONE puede recomendar una configuración adecuada de recuperación y manejo de gas SF6 para su aplicación.

Modelo: KSLHRY-18Y/20-63-200MZ(415V)

Contacte a KSTONE para especificaciones técnicas, cotización y configuración personalizada.
