Descripción de producto
Se aplicará el método de clasificación de los productos.
Sistema de recuperación, vaciado y llenado de gas SF6 totalmente automático
Liquefacción a alta presión · Compresor libre de aceite · Control automático PLC · Secado y filtración regenerativa

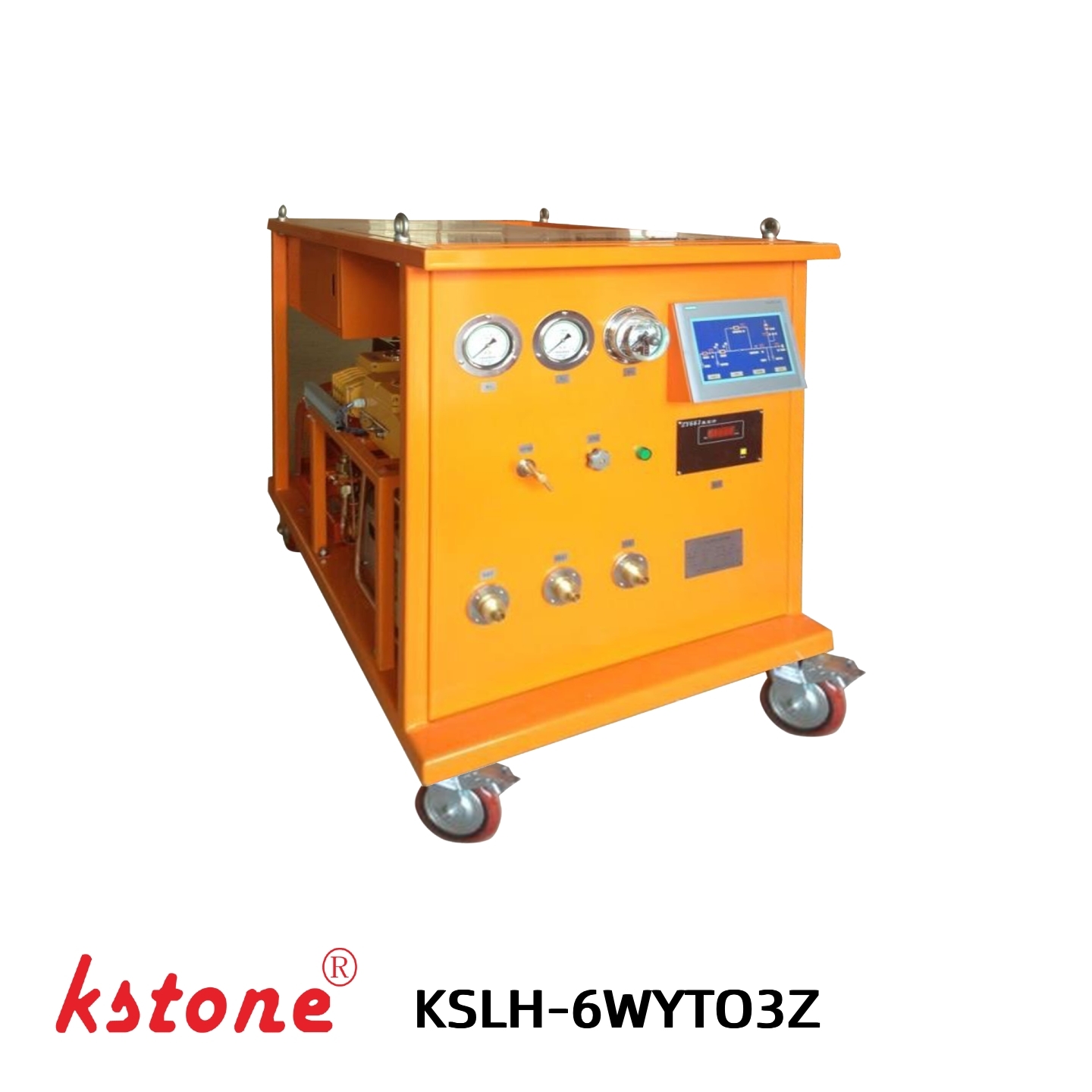

ElKSLH-6WYTO3Z Sistema de recuperación, vaciado y llenado de gas SF6 totalmente automáticoes una unidad móvil de manipulación de gas SF6 diseñada para la recuperación, licuado a alta presión, evacuación al vacío y rellenado de gas SF6 utilizado en SIG,los interruptores de circuito y otros equipos eléctricos aislados con SF6.
El sistema combina unaCompresor SF6 sin aceite de 6 m3/h, tecnología de licuefacción a alta presión,Pompas de vacío de 25 m3/h, secado y filtración regenerativos, una pantalla táctil PLC de 10 pulgadas y un sistema de pesaje externo en una unidad integrada.
Con un control totalmente automático, funcionamiento refrigerado por aire y un diseño móvil de carrito, KSLH-6WYTO3Z es adecuado tanto para fabricantes de equipos de energía como para aplicaciones de mantenimiento y servicio SF6 in situ.
Características clave
Control del PLC totalmente automático
El KSLH-6WYTO3Z está equipado con unPantalla táctil PLC de 10 pulgadaspara el control y seguimiento centralizados.
La pantalla táctil muestra el proceso de operación y los parámetros clave, ayudando a los operadores a gestionar las operaciones de recuperación de SF6, evacuación de vacío y llenado con menos intervención manual.
- Pantalla táctil PLC de 10 pulgadas
- Control automático del proceso
- Indicación del estado de funcionamiento en tiempo real
- Establecimiento y seguimiento de parámetros
- Indicación de la presión en mbar y bar
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
El sistema utiliza unadiseño de licuefacción a alta presiónRecuperar el gas SF6 y licuarlo para su almacenamiento eficiente en una botella externa.
La presión máxima de descarga del compresor SF6 sin aceite alcanza50 bar, proporcionando una presión suficiente para la licuefacción de SF6 a alta presión.
SF6 Gas → Compresión → Filtración y secado → Liquefacción a alta presión → cilindro de almacenamiento
Compresor SF6 sin aceite
El sistema utiliza unCompresor SF6 sin aceitecon un desplazamiento teórico de6 m3/hy una presión de descarga máxima de50 bar.
El diseño de compresión libre de aceite ayuda a evitar que el aceite lubricante entre en el circuito de gas SF6 durante la recuperación.
Esto es particularmente adecuado para aplicaciones donde es importante mantener la calidad del gas SF6 recuperado.
Seca y filtración regenerativas
Un sistema integrado de secado y filtración contribuye a reducir elcontaminación por humedad y partículasdurante la recuperación del gas SF6.
El filtro de secado utilizaActividad de regeneración por calefacción al vacío, lo que permite regenerar y reutilizar el filtro.
El sistema está diseñado para alcanzar un nivel de humedad recuperada de SF6 de:
No más de 60 ppm/V
Sistema de pesaje externo
El sistema de pesaje externo proporciona un rango de pesaje de0 ¢ 120 kg.
Los operadores pueden controlar el peso del cilindro directamente a través de la pantalla táctil y utilizar:
- Pesado de tareas
- Indicación de peso en tiempo real
- Apagado automático
Esto permite al operador controlar la cantidad de gas SF6 transferida durante el llenado y ayuda a evitar el sobrepeno.
Evacuación en vacío profundo
El sistema está equipado con unPompas de vacío de 25 m3/hcon un vacío máximo de≤ 1 mbar.
El sistema de vacío puede utilizarse para evacuar el aire y la humedad del equipo SF6 antes del llenado de gas.
El vacío máximo especificado del sistema de vacío global puede alcanzar:
No más1 mbar
Diseño con aire refrigerado y móvil
KSLH-6WYTO3Z adopta unadiseño refrigerado por aire, eliminando la necesidad de una fuente externa de agua de refrigeración.
La estructura del carrito móvil está equipada con ruedas giratorias y fijas para un movimiento y un posicionamiento convenientes durante el servicio de campo.
El sistema es adecuado para:
- Mantenimiento de la subestación
- Servicio de SIG
- Mantenimiento de los interruptores
- Recuperación de gas SF6 en el campo
- Instalación de equipos eléctricos
¿Qué es un sistema de recuperación de gas SF6?
UnSistema de recuperación de gas SF6es un equipo especializado utilizado para recuperar, almacenar y reutilizar de forma segura el hexafluoruro de azufre (SF6) del equipo eléctrico durante el mantenimiento, la instalación y el servicio.
El SF6 se utiliza ampliamente como medio aislante y apagador de arco en:
- Dispositivos de interrupción aislados por gas (GIS)
- Disruptores de circuito SF6
- Líneas aisladas de gas (GIL)
- Equipos eléctricos de alto voltaje
- Equipo de la subestación
Durante el mantenimiento, el gas SF6 debe recuperarse en lugar de liberarse directamente a la atmósfera.
Un sistema de manipulación de gases SF6 completo puede realizar varias operaciones esenciales, entre ellas:
Recuperación → Filtración y secado → Liquefacción → Almacenamiento → Evacuación al vacío → Recarga
El KSLH-6WYTO3Z integra estas funciones básicas en un sistema móvil.
Cómo funciona KSLH-6WYTO3Z
1. SF6 Recuperación de gas
El gas SF6 se extrae del equipo eléctrico y se transfiere al sistema de recuperación.
ElCompresor SF6 sin aceite de 6 m3/hcomprime el gas recuperado.
2. Secado y filtración
Durante el proceso de recuperación, el gas pasa a través del sistema integrado de secado y filtración.
El sistema ayuda a eliminar:
- Humedad
- Partículas sólidas
El filtro de secado regenerativo puede activarse mediante calentamiento al vacío para su uso repetido.
3. Liquefacción a alta presión
El gas SF6 comprimido se presiona aún más para licuarse a alta presión.
El SF6 licuado puede entonces transferirse a un cilindro de almacenamiento externo.
4Evacuación de vacío.
Después del mantenimiento o antes de volver a llenar, el sistema de vacío evacua el aire y los gases residuales del equipo eléctrico.
La bomba de vacío proporciona una velocidad de bombeo de:
25 m3/h
con un vacío máximo de:
≤ 1 mbar
5. SF6 Relleno de gas
Después de que el equipo haya sido evacuado, el gas SF6 puede transferirse desde el cilindro de almacenamiento al equipo eléctrico.
El sistema de pesaje externo controla continuamente el peso del cilindro.
La función de apagado automático puede detener el proceso de llenado de acuerdo con las condiciones de funcionamiento preestablecidas.
Especificaciones técnicas
|
Parámetro |
Especificación |
|---|---|
|
Modelo |
Se aplicará el método de clasificación de los productos. |
|
Tipo de producto |
Se trata de un sistema de licuado de alta presión totalmente automático, con aire refrigerado y móvil. |
|
Aplicación |
SF6 Recuperación, aspiración y llenado de gas |
|
Temperatura de funcionamiento |
-10°C ∼40°C |
|
Presión inicial de recuperación |
8 bar |
|
Presión final de recuperación |
≤ 1 mbar |
|
Limpiando la presión inicial |
≤ 1 mbar |
|
Llenando la presión final |
≤ 10 bar |
|
El último vacío |
≤ 1 mbar |
|
Humedad SF6 recuperada |
No más de 60 ppm/V |
|
Contenido de aceite |
0 |
|
Método de licuefacción |
Liquefacción a alta presión |
|
Regeneración del filtro de secado |
Regeneración por activación del calentamiento al vacío |
|
Fuente de alimentación |
3Φ 380 V, de tres fases y cuatro cables |
|
Potencia total |
≤ 7 kW |
|
Nivel de ruido |
Se aplicarán las siguientes medidas: |
|
Las dimensiones |
Las dimensiones de las placas de ensamblaje deben ser las siguientes: |
|
Peso del equipo |
≤ 500 kg |
Especificaciones de los componentes principales
|
Componente |
Especificación |
|---|---|
|
Compresor SF6 sin aceite |
6 m3/h |
|
Presión máxima de descarga del compresor |
50 bar |
|
Compresor de vacío |
5.8 m3/h |
|
Compresor de vacío de vacío final |
≤ 1 mbar |
|
Bomba de vacío |
25 m3/h |
|
Bomba de vacío de vacío final |
≤ 1 mbar |
|
PLC con pantalla táctil |
10 pulgadas |
|
Sistema de pesaje externo |
0 ¢ 120 kg |
|
Funciones de pesaje |
Pesado de tareas y apagado automático |
|
Filtro de secado |
Regeneración |
|
Filtro de partículas |
Se ha integrado |
Control y seguimiento
PLC de 10 pulgadas con pantalla táctil
La pantalla táctil PLC integrada de 10 pulgadas proporciona una interfaz centralizada para operar y monitorear el sistema de manejo de gas SF6.
Interfaz principal
La interfaz principal proporciona una visión general del proceso operativo y el estado del sistema.
Interfaz de configuración
La interfaz de configuración permite a los operadores configurar los parámetros de funcionamiento y las funciones de control.
Página de la operación
La página de operación proporciona información en tiempo real durante la recuperación del SF6, la evacuación del vacío y el llenado.
Aplicaciones
Mantenimiento de los SIG
El KSLH-6WYTO3Z se puede utilizar para la recuperación de gas SF6, evacuación de vacío y reabastecimiento durante la inspección y mantenimiento de SIG.
SF6 Servicio de interruptores
El sistema admite operaciones de recuperación y reabastecimiento de SF6 durante el mantenimiento y el servicio del interruptor.
Mantenimiento de la subestación
El diseño móvil refrigerado por aire hace que la unidad sea adecuada para el manejo de gas SF6 en el lugar en las subestaciones.
Instalación de equipos eléctricos
El sistema de vacío puede evacuar el aire y los gases residuales antes del llenado de SF6 durante la instalación y puesta en marcha.
SF6 Almacenamiento y reciclaje de gas
El SF6 recuperado puede licuarse a alta presión y transferirse a cilindros externos para su almacenamiento temporal y posterior reutilización.
KSLH-6WYTO3Z frente a DILO Piccolo L030R02
Una alternativa práctica de DILO para el manejo del gas SF6
¿Buscas una alternativa para el DILO Piccolo L030R02?
El KSLH-6WYTO3Z proporciona una solución integrada comparable para la recuperación, licuefacción, evacuación y llenado de gases SF6,ofreciendo un compresor libre de aceite de mayor capacidad y una pantalla táctil PLC de 10 pulgadas más grande con funcionamiento totalmente automático.
|
Características |
Se trata de un sistema de transmisión de datos. |
DILO Piccolo L030R02 |
|---|---|---|
|
Operación |
Completamente automático |
Las demás máquinas |
|
Compresor SF6 |
Sin aceite |
Sin aceite |
|
Capacidad del compresor |
6 m3/h |
3.2 m3/h @ 50 Hz |
|
Presión del compresor |
50 bar |
50 bar |
|
SF6 Recuperación |
≤ 1 mbar |
El valor de las emisiones de CO2 |
|
Bomba de vacío |
25 m3/h |
25 m3/h |
|
Bomba de vacío de vacío final |
≤ 1 mbar |
El valor de las emisiones de CO2 |
|
Filtro de secado |
Regeneración |
Filtro seco |
|
Filtro de partículas |
- ¿ Qué? |
- ¿ Qué? |
|
Pantalla táctil |
10 PLC |
3.5 pantalla táctil a color |
|
Unidades de presión |
mbar / bar |
Bares / mbar / kPa / psi / torr |
|
Peso externo |
0 ¢ 120 kg |
0 ¢ 120 kg |
|
Función Tare |
- ¿ Qué? |
- ¿ Qué? |
|
Apagado automático |
- ¿ Qué? |
- ¿ Qué? |
|
Refrigerador |
Con refrigeración por aire |
Con refrigeración por aire |
|
Diseño móvil |
- ¿ Qué? |
- ¿ Qué? |
|
Las dimensiones |
Las dimensiones de las placas de ensamblaje deben ser las siguientes: |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
|
Peso |
≤ 500 kg |
300 kg de peso |
|
Ruido |
Se aplicarán las siguientes medidas: |
< 70 dB (A) en la hoja de datos L030R02 |
|
Pintura |
RAL 2004 |
RAL 2004 / naranja |
KSTONE ofrece configuraciones flexibles para los clientes que buscan una alternativa a los carritos de servicio DILO SF6, incluyendo capacidad de compresor personalizada, configuración de cilindro de almacenamiento,Funciones de alimentación y control.
Accesorios estándar
DN8 SF6 manguera de llenado
- Duración: 3 m
- Conexión: G5/8
- Un extremo diseñado para su conexión al cilindro SF6
DN20 manguera de alta presión
- Cantidad: 2 piezas
- Duración: 5 m cada uno
- Equipado con válvulas de autocierre DN20
Manual de funcionamiento
- Manual de funcionamiento en inglés
- Manual del operador chino
Diseñado para el servicio SF6 in situ
El KSLH-6WYTO3Z combina las principales funciones necesarias para el mantenimiento de equipos SF6 en una unidad móvil integrada.
Recuperación
Recuperación eficiente del gas SF6 del equipo eléctrico.
Filtración y secado
Reducción de la humedad y la contaminación por partículas durante la recuperación de gas.
La licuefacción
Liquefacción a alta presión para el almacenamiento eficiente de SF6.
Empuje de aspiradoras
Evacuación al vacío profundo antes de rellenar el SF6.
Envasado
Relleno controlado de SF6 con pesaje externo del cilindro.
¿Por qué elegir KSTONE KSLH-6WYTO3Z?
01. Compresión SF6 sin aceite
Ayuda a minimizar la contaminación de aceite en el circuito de gas SF6.
02. Liquefacción a alta presión
Permite una recuperación y licuefacción eficientes del gas SF6 para su almacenamiento.
03. Filtro de secado regenerativo
La regeneración por calentamiento al vacío permite el uso repetido del filtro de secado.
04Operación totalmente automática.
El control basado en PLC simplifica las operaciones de recuperación, aspiración y llenado de SF6.
05. Pesada integrada
Sistema de pesaje externo de 120 kg con tarea y funciones de apagado automático.
06Diseño de aire refrigerado
No se requiere ninguna fuente externa de agua de refrigeración.
07. Estructura móvil
Las ruedas giratorias y fijas facilitan el movimiento y el posicionamiento durante el servicio de campo.
08Funciones de servicio SF6 integradas
La recuperación, el secado y la filtración, la licuefacción, la evacuación del vacío y el llenado se integran en un solo sistema.
Flujo de trabajo típico del servicio SF6
01
Conectar el equipo SF6 y el cilindro de almacenamiento al sistema.
↓
02 Recuperación
Recuperar el gas SF6 con el compresor libre de aceite.
↓
03 Filtrar y secar
Reduce la humedad y la contaminación por partículas.
↓
04 Liqueficar y almacenar
Liquidar el SF6 recuperado bajo alta presión y transferirlo al cilindro de almacenamiento.
↓
05 ️ Vacío
Evacuar el equipo eléctrico antes de volver a llenar.
↓
06 Recarga
Recargar el gas SF6 mientras se controla el peso del cilindro a través del sistema de pesaje externo.
Preguntas frecuentes
¿Para qué se utiliza KSLH-6WYTO3Z?
KSLH-6WYTO3Z es un sistema totalmente automático de manipulación de gas SF6 diseñado para la recuperación de gas SF6, la liquefacción a alta presión, la evacuación al vacío y el llenado de GIS,los interruptores de circuito y otros equipos eléctricos aislados con SF6.
¿El compresor SF6 no tiene aceite?
Sí, el sistema utiliza un sistema dedicadoCompresor SF6 sin aceite de 6 m3/hcon una presión de descarga máxima de 50 bar.
¿El sistema requiere agua de enfriamiento?
No. KSLH-6WYTO3Z utiliza un diseño refrigerado por aire y no requiere una fuente externa de agua de refrigeración.
¿Puede el sistema dejar de llenarse automáticamente?
Sí, el sistema de pesaje externo de 120 kg soporta el pesaje de taras y el apagado automático.
¿Cuál es la capacidad de la bomba de vacío?
La bomba de vacío tiene una velocidad de25 m3/hy un vacío definitivo de≤ 1 mbar.
¿Se puede regenerar el filtro de secado?
El filtro de secado utilizaActividad de regeneración por calefacción al vacío, lo que permite la regeneración y el uso repetidos.
¿Qué gases puede manejar el sistema?
KSLH-6WYTO3Z está diseñado específicamente paraAplicaciones para el manejo de gases SF6.
¿Se puede personalizar el sistema?
KSTONE proporciona soluciones de manejo de gas SF6 personalizadas de acuerdo con la configuración del equipo, los requisitos de los cilindros de almacenamiento, la fuente de alimentación y las condiciones de aplicación.
Solicitar un presupuesto para KSLH-6WYTO3Z
Estoy buscando unSistema de recuperación de gas SF6 totalmente automático¿para el mantenimiento de SIG, interruptores o subestaciones?
KSTONE puede proporcionar equipos de recuperación, aspiración y llenado de gas SF6 con configuraciones personalizadas de acuerdo con su aplicación.
Ponte en contacto con KSTONE para obtener especificaciones técnicas, presupuesto y opciones de personalización.
Productos recomendados
