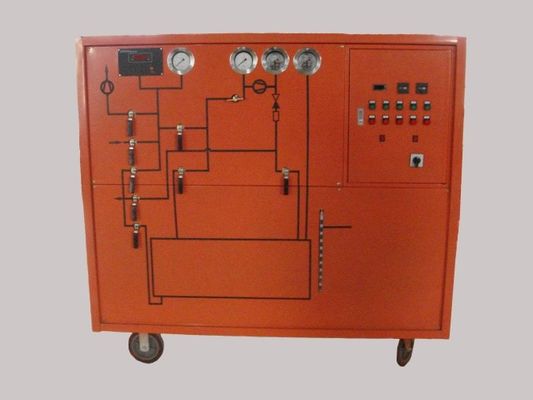

Funcionamiento manual, dispositivo básico de recuperación de SF6, tensión de trabajo trifásico 230V 60Hz

Operación manual, dispositivo básico de recuperación de SF6, voltaje de trabajo trifásico 230V 60Hz

KSLH-18Y54100(23060Hz)

Adecuado para regiones monofásicas de 110V como Estados Unidos, Canadá, México, Cuba, Panamá, Jamaica, Bolivia, Ecuador, etc.

Adecuado para 60Hz

Principales parámetros de rendimiento técnico
1. Parámetros de rendimiento del dispositivo
Tipo: Licuado por congelación, refrigerado por aire, móvil empujado a mano
Temperatura ambiente de trabajo -10 ℃~40 ℃
Presión inicial (MPa) 0.8
Presión final de recuperación (MPa) ≤ 0.053
Tiempo requerido para un volumen de 1m3 (h/m3) * ≤ 0.5
Presión inicial (Pa) ≤ 133
Presión final de inflado (MPa) 0.7
Tiempo requerido para un volumen de 1m3 (h/m3) ≤ 0.2
El tiempo necesario para hacer vacío de 0.1MPa a 133Pa (h/m3) * * ≤ 1.0
Vacío final (Pa) ≤ 10
Vacío mantenido a 133Pa durante 24 horas con un valor de aumento (Pa) ≤ 400
Tasa de fuga anual ≤ 1%
Contenido de humedad de SF6 después del reciclaje (PPM/V) * * * ≤ 60
Pureza del gas y contenido de aceite (PPM/G) ≤ 10
Método de almacenamiento: Líquido
Presión de almacenamiento (MPa) 8
Capacidad (L) 100
Capacidad de almacenamiento de gas (kg) 100
Método de regeneración del filtro de secado: Regeneración por activación por calentamiento al vacío
Fuente de alimentación sistema trifásico de cuatro hilos 3 Φ 230V
Potencia total (kW) ≤ 10
Ruido dB (A) ≤ 75

2. Principales parámetros de rendimiento de los componentes
Forma semi-cerrada
Cilindrada teórica m3/h 18
Presión máxima de escape MPa 3.5
Presión de escape permitida MPa 3.0
Compresor SF6
Presión de succión mínima permitida KPa 53
Presión de succión máxima permitida MPa 1.0
Temperatura máxima de escape ℃ 130
Potencia kW 2.2
Fuente de alimentación 3 Φ 230V 60Hz
Tasa de extracción L/s 15
Vacío final de la bomba de vacío Pa ≤ 15
Aceite lubricante aceite de refrigeración HD25
Potencia kW 2.2
Fuente de alimentación 3 Φ 230V 60Hz
Categoría de contenedor 2
Presión de diseño MPa 8
Temperatura de diseño del contenedor ℃ 45
Capacidad del contenedor de almacenamiento L 100
Capacidad de almacenamiento del contenedor de almacenamiento kg 100

Parámetros de transporte

Caja de madera de fumigación
Dimensiones: 1600 * 830 * 1200
Peso bruto: 570kg
